3.1.4 Arrêt rapide
La touche d'arrêt rapide permet de déconnecter, dans un délai de 500 ms, l'onduleur du générateur
photovoltaïque et du réseau moyenne tension en cas d'urgence.
L'actionnement de la touche d'arrêt rapide ouvre le contacteur DC, désactive le pont de l'onduleur et
déconnecte l'onduleur du réseau AC.
3.1.5 Interrupteur à clé
L'interrupteur à clé permet d'allumer et d'éteindre le Sunny Central.
Position d'interrupteur « Start »
Lorsque l'interrupteur est commuté en position « Start », le Sunny Central passe de l'état de
fonctionnement « Stop » à l'état « Surveillance du réseau » et l'interrupteur principal DC est activé. Si
le rayonnement solaire est suffisant et si un réseau adéquat est disponible, le Sunny Central passe en
mode d'injection dans le réseau. Lorsque le rayonnement solaire est insuffisant, la tension d'entrée est
alors trop faible pour permettre le démarrage du Sunny Central. Ce dernier reste à l'état
« Surveillance du réseau ».
Position d'interrupteur « Stop »
Lorsque l'interrupteur à clé est basculé sur « Stop » alors que le Sunny Central est dans l'état de
fonctionnement «Surveillance du réseau », le commutateur principal DC est automatiquement
désactivé par un entraînement moteur. Le Sunny Central passe à l'état de fonctionnement « Stop ».
Si l'interrupteur à clé est basculé sur « Stop » alors que le Sunny Central fonctionne à l'état de
fonctionnement « Service en charge MPP », alors le Sunny Central passe à l'état de fonctionnement
« Mise à l'arrêt ». À l'issue du processus de mise à l'arrêt, le contacteur AC et le commutateur principal
DC sont automatiquement désactivés et le Sunny Central passe à l'état de fonctionnement « Stop ».

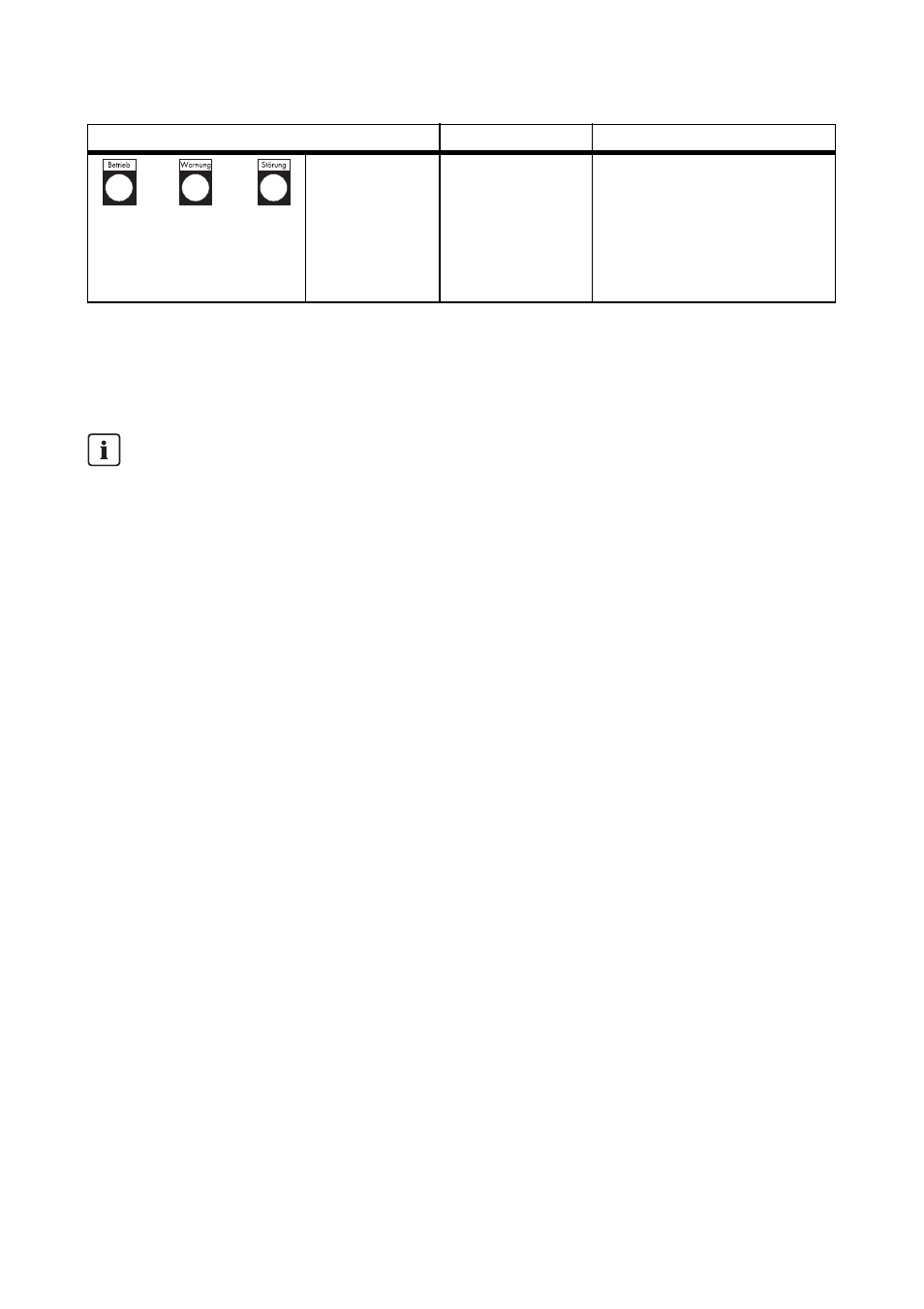

Tous les voyants
de signalisation
sont éteints Aucun processus
d'injection dans le
réseau Le Sunny Central n'injecte pas
de courant dans le réseau, il
n'est pas raccordé à la tension
d'alimentation électrique ou
l'interrupteur à clé est en
position « Stop ».
Déclenchement de la fonction d'arrêt rapide
La fonction d'arrêt rapide doit être déclenchée uniquement en cas de danger imminent.
L'actionnement de la touche d'arrêt rapide n'entraîne pas le déchargement rapide des
condensateurs.
État Désignation Fonction
