3 Description du produit
SMA Solar Technology AG
26
SCxxxHE-20-BE-BFR111210
Instructions d‘emploi
3.5.5 Contrôleur d'isolation
Selon les options commandées, un contrôleur d'isolation surveille, dans les réseaux non mis à la terre,
la résistance d'isolement du système photovoltaïque.
Dans l'état de fonctionnement « Service en charge MPP », la résistance d'isolement de tout le système,
des panneaux photovoltaïques au transformateur moyenne tension, est détectée.
Si l'onduleur se trouve dans l'état de fonctionnement « Surveillance du réseau », seule la résistance
d'isolement des panneaux photovoltaïques à l'onduleur est détectée.

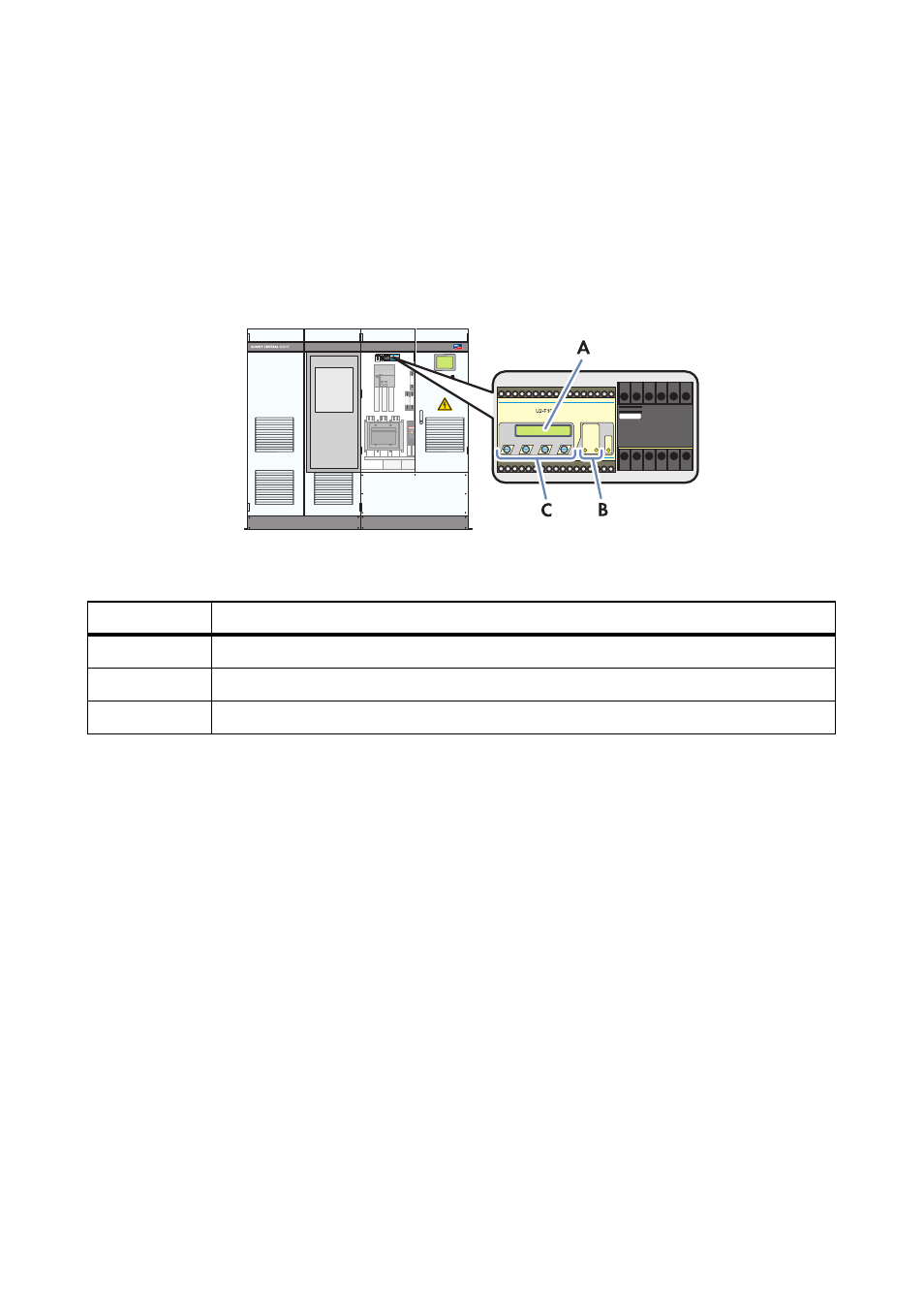

Figure 10: Contrôleur d'isolation dans le Sunny Central
Le contrôleur d'isolation intègre un circuit de mesure et un relais avec contact inverseur.
La surveillance d'isolation est raccordée entre la tension photovoltaïque et le conducteur de protection
PE. Les contacts du relais sont reliés au bornier client et peuvent être utilisés par le client pour
commander un signal lumineux ou sonore. Les caractéristiques du relais sont indiquées dans le
schéma électrique.
Si la résistance d'isolement passe en dessous du seuil d'avertissement ALARM2 défini, le circuit de
mesure est fermé et la DEL 2 s'allume sur l'appareil de mesure de l'isolation. Un avertissement
d'isolation est émis. Parallèlement, le contrôleur d'isolation commande le relais avec un contact
inverseur. Ce relais est intégré à l'onduleur.
En cas d'un défaut d'isolation, la résistance d'isolement passe en dessous de la valeur de réaction
ALARM1. Le comportement de fonctionnement de l'onduleur peut dans ce cas être défini au moyen
de paramètres :
• Si le paramètre « IsoErrIgn » est réglé sur Off, le circuit de mesure émet un signal de défaut
lorsque le seuil inférieur ALARM1 est dépassé, et l'onduleur est désactivé. La DEL 1 est allumée.
• Si le paramètre « IsoErrIgn » est réglé sur On, le message d'erreur du circuit de mesure est
ignoré lorsque le seuil inférieur ALARM1 est dépassé. L'onduleur continue d'injecter du courant
et émet le message d'erreur « 3504 ‒ Insulation failure ignored ».
Contrôleur d'isolation utilisé
Le contrôleur d'isolation utilisé est l'A-ISOMETER iso-PV de la société Bender GmbH & Co. KG.
Objet
Description
A
Écran
B
Diodes électroluminescentes
C
Touches de commande
