SMA Solar Technology AG 3 Description du produit
Instructions d‘emploi SCxxxHE-20-BE-BFR111210 25
3.5.4 Soft Grounding
Selon les options commandées, la surveillance de défaut à la terre au sein du Sunny Central peut se
faire grâce à la fonction Soft Grounding. Pour ce faire, un pôle du générateur photovoltaïque est mis
à la terre par l'intermédiaire d'une résistance.

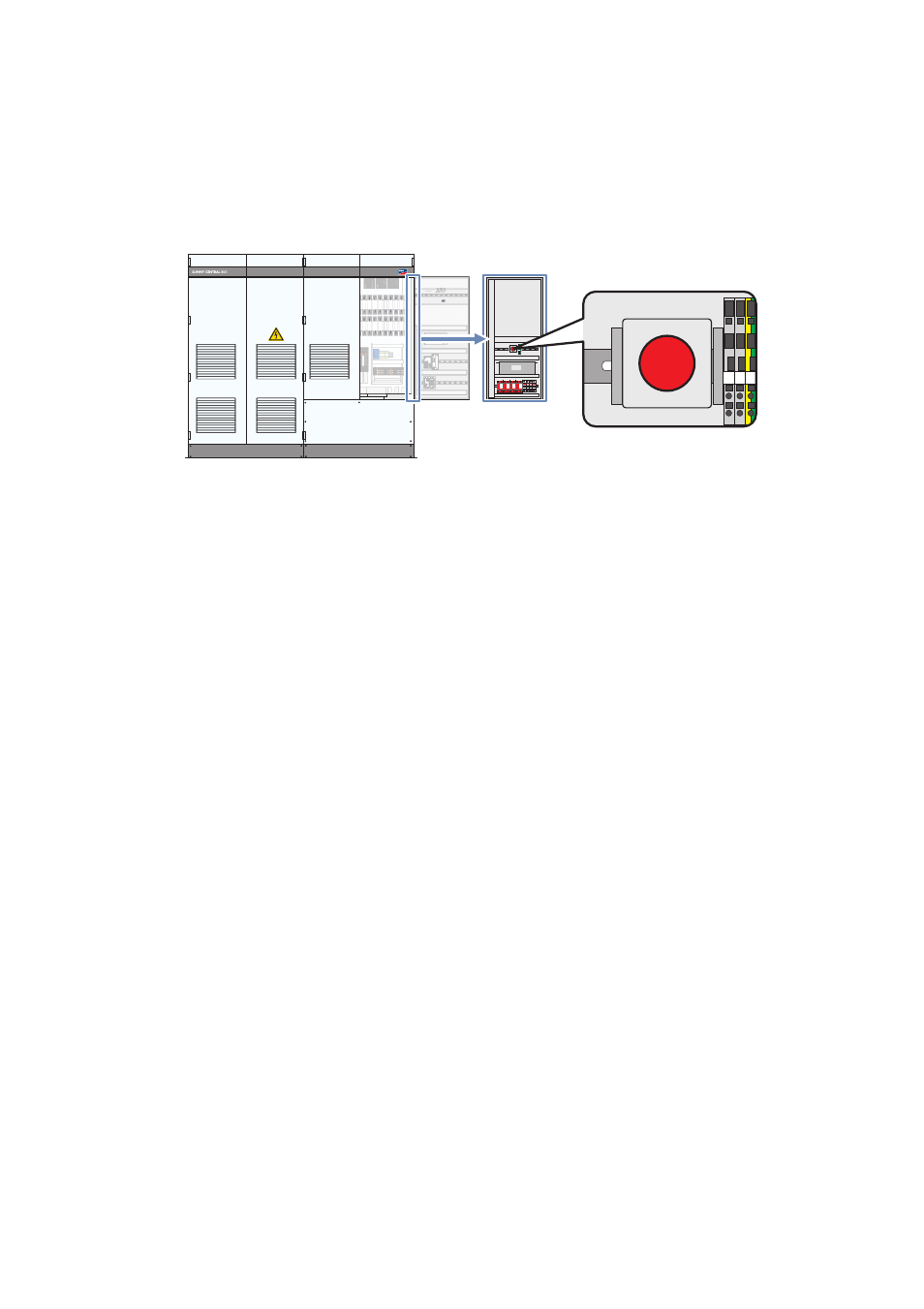

Figure 9: Soft Grounding dans le Sunny Central
Si un défaut à la terre est présent à un pôle non mis à la terre du générateur photovoltaïque, un
courant de défaut survient via la résistance Soft Grounding. Le courant de défaut augmente la tension
du pôle mis à la terre par rapport au conducteur de protection. Dans le cas de la Soft Grounding,
l'isolation peut ainsi être surveillée par mesure de la tension entre le pôle mis à la terre et le conducteur
de protection. Selon le pôle mis à la terre (positif ou négatif), la tension DC « U
PV
+ vers conducteur
de protection » ou « U
PV
‒ vers conducteur de protection » est analysée.
Si la tension mesurée dépasse un seuil défini, la mise à la terre du champ photovoltaïque est annulée
et le courant de défaut est interrompu. La valeur seuil est paramétrable.
Si un défaut de Soft Grounding survient, l'onduleur arrête le fonctionnement. L'isolation doit être
contrôlée et, au besoin, réparée par une personne qualifiée en électricité avant d'être réactivée via
la touche Reset de l'appareil.
Un défaut d'isolation sur le pôle mis à la terre ne peut pas être détecté.
SUNNY WEBBOX US BC O M NE TC O M SM AC O M M EM O RY RE PO RT SY ST EM PO W ER
SUNNY CENTRAL
STRING MONITOR CONTROLLER
on on o off off
INFO TEST RESET MENU U2-F10
HE
