3 Description du produit SMA Solar Technology AG
22 SCxxxHE-20-BE-BFR111210 Instructions d‘emploi

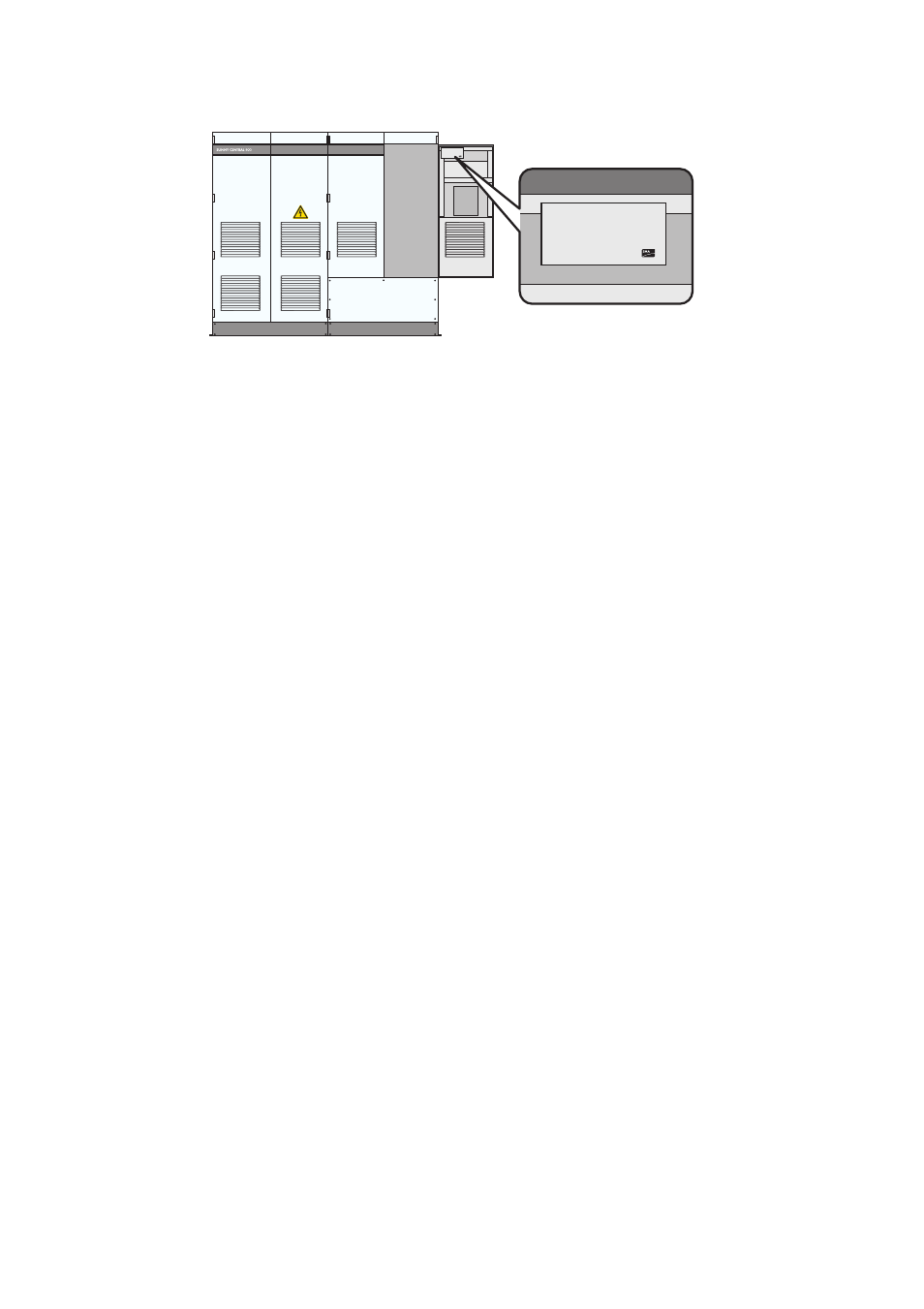

Figure 6: Sunny Central String-Monitor Controller
Les Sunny String-Monitor mesurent à l'aide d'une platine de mesure intégrée les courants string et
calculent en continu les valeurs moyennes de ces derniers. La platine de mesure compare alors les
courants string mesurés aux valeurs moyennes. Lorsqu'un courant string est supérieur ou inférieur à la
valeur moyenne en comparaison à une valeur de tolérance définie, un avertissement ou un
dysfonctionnement est alors généré et affiché par le biais des voyants de signalisation ou de l'écran
ainsi que sur l'interface SC-COM.
3.4 Déclenchement à distance
Le déclenchement à distance permet de désactiver et d'arrêter le Sunny Central, par exemple depuis
une salle de contrôle, en un laps de temps d'environ 6 s. La fonction de déclenchement à distance est
similaire à la fonction Stop de l'interrupteur à clé.
En cas de déclenchement à distance depuis une salle de contrôle alors que le Sunny Central est en
état de fonctionnement « Surveillance du réseau », le commutateur principal DC est automatiquement
désactivé par un entraînement moteur et le Sunny Central passe à l'état de fonctionnement « Stop ».
En cas de déclenchement à distance depuis une salle de contrôle alors que le Sunny Central est en
état de fonctionnement « Service en charge MPP », le Sunny Central commute vers l'état de
fonctionnement « Mise à l'arrêt ». À l'issue du processus de mise à l'arrêt, le contacteur AC et le
commutateur principal DC sont automatiquement désactivés et le Sunny Central passe à l'état de
fonctionnement « Stop ».
3.5 Surveillance d'isolation
3.5.1 Fonctionnement de la surveillance d'isolation
La surveillance d'isolation est un dispositif intégré aux appareils électriques en vue de protéger
l'installation. On distingue plusieurs types de surveillance d'isolation :
• Dans les réseaux reliés à la terre
La surveillance d'isolation est assurée par la surveillance des courants de défaut. Lorsque
l'isolation échoue, les courants de défaut sont détectés et interrompus.
HE SUNNY CENTRAL
STRING MONITOR CONTROLLER
SUNNY CENTRAL
STRING MONITOR CONTROLLER
