6.9 Interfaces sérielles
Interface NET
Pour la communication du Sunny Central Control en vue de la transmission des données vers un PC,
un modem ou la Sunny WebBox, utilisez l'interface NET.
Câble de transmission de données RS485
La communication entre le Sunny Central Control et les Sunny String-Monitor en option (distributeur
DC avec surveillance intégrée du courant des strings) se fait via le câble de données RS485 raccordé
au port COM1 du Sunny Central Control. Le câble de données RS485 de la surveillance du courant
des strings du Sunny String-Monitor est raccordé au module HUB dans le Sunny Central.

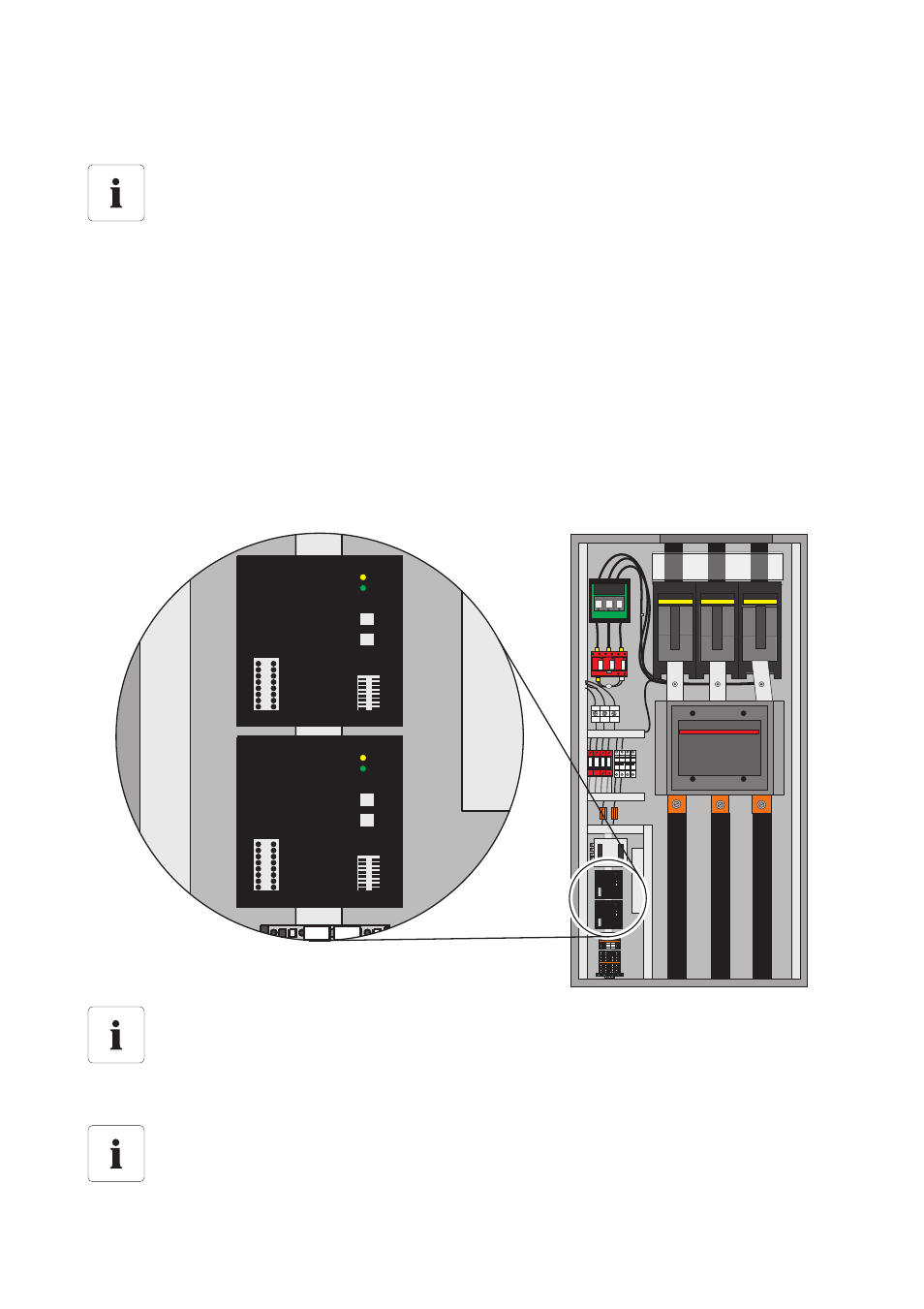

Raccordement du câble de transmission de données RS485 dans le Sunny Central
Insertion des câbles des interfaces sérielles
L'insertion des câbles se fait avec la communication par les tôles coulissantes au fond de
l'armoire AC.
Position du module HUB
La position exacte du module HUB varie selon le type de Sunny Central. Grâce à
l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est possible de
déterminer la position exacte de l'interface HUB et de l'interface NET.
Description technique du Sunny String-Monitor
Vous trouverez une description détaillée de l'installation de la surveillance intégrée du
courant de string dans la documentation des Sunny String-Monitor livrée.
