SMA Solar Technology AG Connexions électriques internes
Instructions d’installation SCxxxHE-IFR104432 41

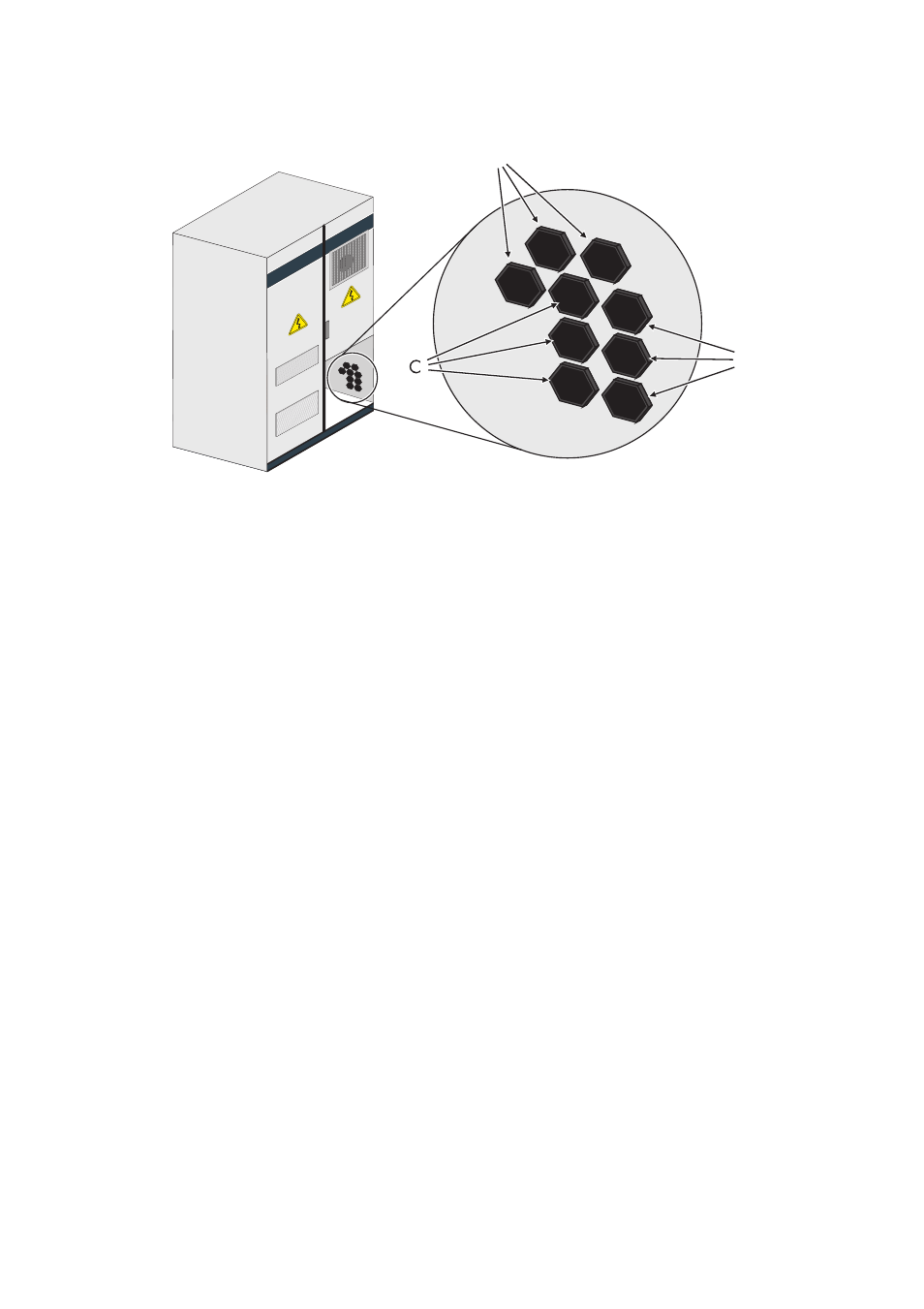

Raccordement des câbles de puissance dans le système à gauche
1. Raccordez L3 à l'élément de puissance inférieur dans l'armoire onduleur.
2. Passez L3 par le presse-étoupe A.
3. Raccordez L3 au filtre sinus dans l'armoire AC conformément au marquage.
4. Serrez bien le presse-étoupe A.
5. Raccordez L1 à l'élément de puissance du milieu dans l'armoire onduleur.
6. Faites passer L1 par le presse-étoupe B.
7. Raccordez L1 au filtre sinus dans l'armoire AC conformément au marquage.
8. Serrez bien le presse-étoupe B.
9. Raccordez L2 à l'élément de puissance supérieur dans l'armoire onduleur.
10. Faites passer L2 par le presse-étoupe C.
11. Raccordez L2 au filtre sinus dans l'armoire AC conformément au marquage.
12. Serrez bien le presse-étoupe C.
A
B
