SMA Solar Technology AG Raccordements externes
Instructions d’installation SCxxxHE-IFR104432 53

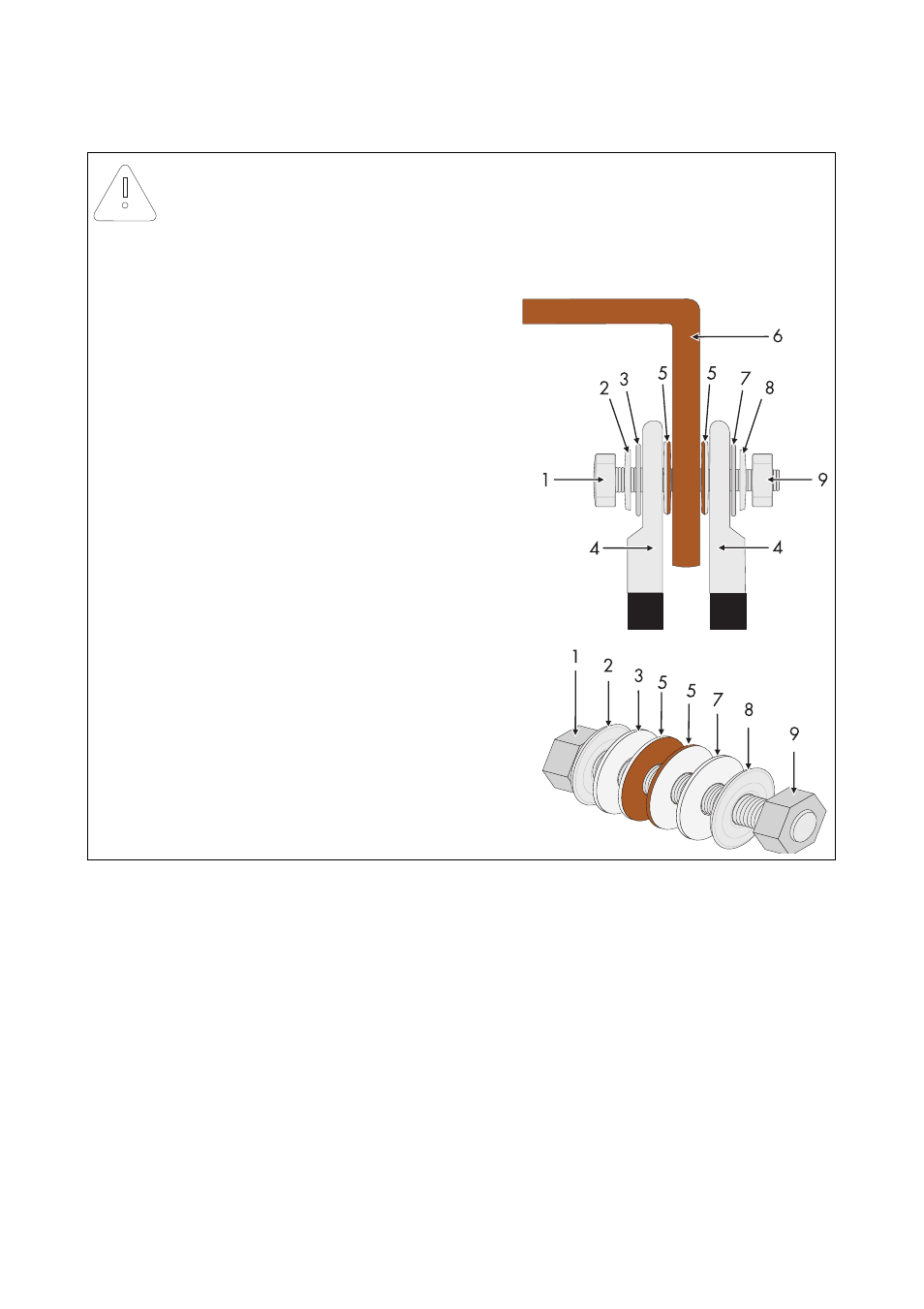

Ordre de raccordement AC
PRUDENCE !
Perturbation du fonctionnement du Sunny Central par raccordement
défectueux !
Lors du raccordement des câbles de puissance, respectez l'ordre suivant :
1. Vis
2. Rondelle élastique bombée
3. Rondelle
4. Cosse
5. Rondelle Cupal
6. Point de raccordement du rail en cuivre
• Rondelle Cupal, le cas échéant
• Cosse, le cas échéant
7. Rondelle
8. Rondelle élastique bombée
9. Ecrou
