6.5.2 Raccordement de l'alimentation propre interne
Acheminement des câbles de l'alimentation propre
Du côté primaire, le transformateur d'alimentation propre est directement raccordé derrière
l'interrupteur sectionneur à fusibles aux rails en cuivre compris dans le contenu de livraison. Le
raccordement et la préparation des rails en cuivre sont décrits ci-après.

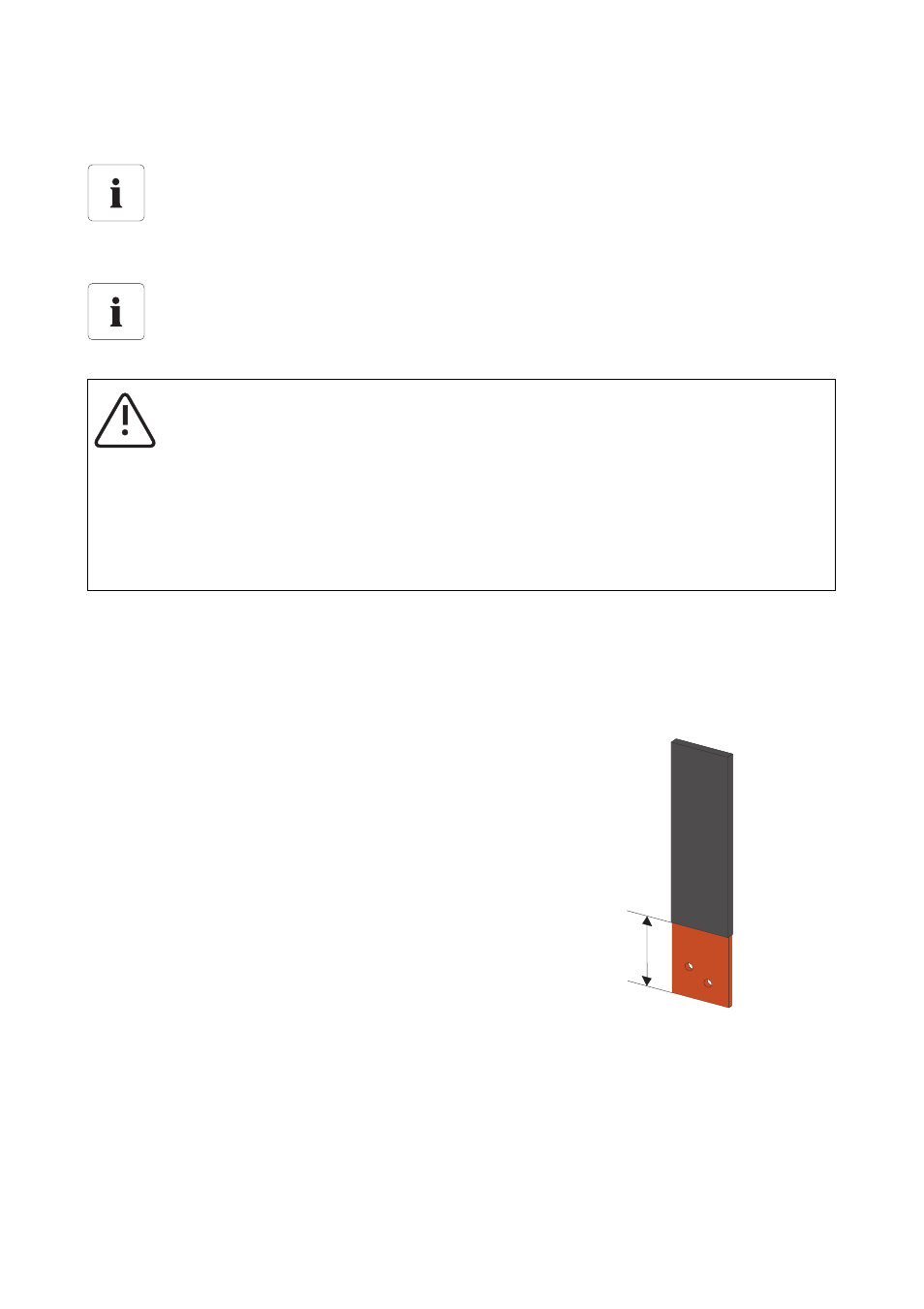

1. Dénudez sur une longueur de 120 mm les trois rails
en cuivre au niveau de l'extrémité inférieure insérée
dans l'interrupteur sectionneur pour le
raccordement AC.
Composants nécessaires
Pour l'alimentation propre interne, vous avez besoin d'un transformateur d'alimentation
propre, du câblage approprié et d'un jeu de vis approprié. Vous pouvez commander ces
composants auprès de SMA Solar Technology AG.
Réalisation de l'alimentation propre interne
Pour le raccordement de l'alimentation propre, utilisez impérativement le schéma de
raccordement inclus dans la livraison.
AVERTISSEMENT !
Danger de mort par brûlure ou choc électrique en cas de contact avec les
composants conducteurs de tension !
• Ne touchez pas les composants conducteurs de tension du Sunny Central, du réseau
public ou du réseau basse tension.
• Respectez toutes les consignes de sécurité applicables.
• Effectuez uniquement des travaux lorsque l'appareil est éteint et mis hors tension.
120mm
