Raccordements externes SMA Solar Technology AG
66 SCxxxHE-IFR104432 Instructions d’installation
6.2.6 Procédure pour la variante 13/5
1. Retirez le cache de protection en plexiglas et la tôle coulissante avant, voir 6.2.1 « Démontage
et montage du cache de protection en plexiglas et de la tôle coulissante » (Page 56).

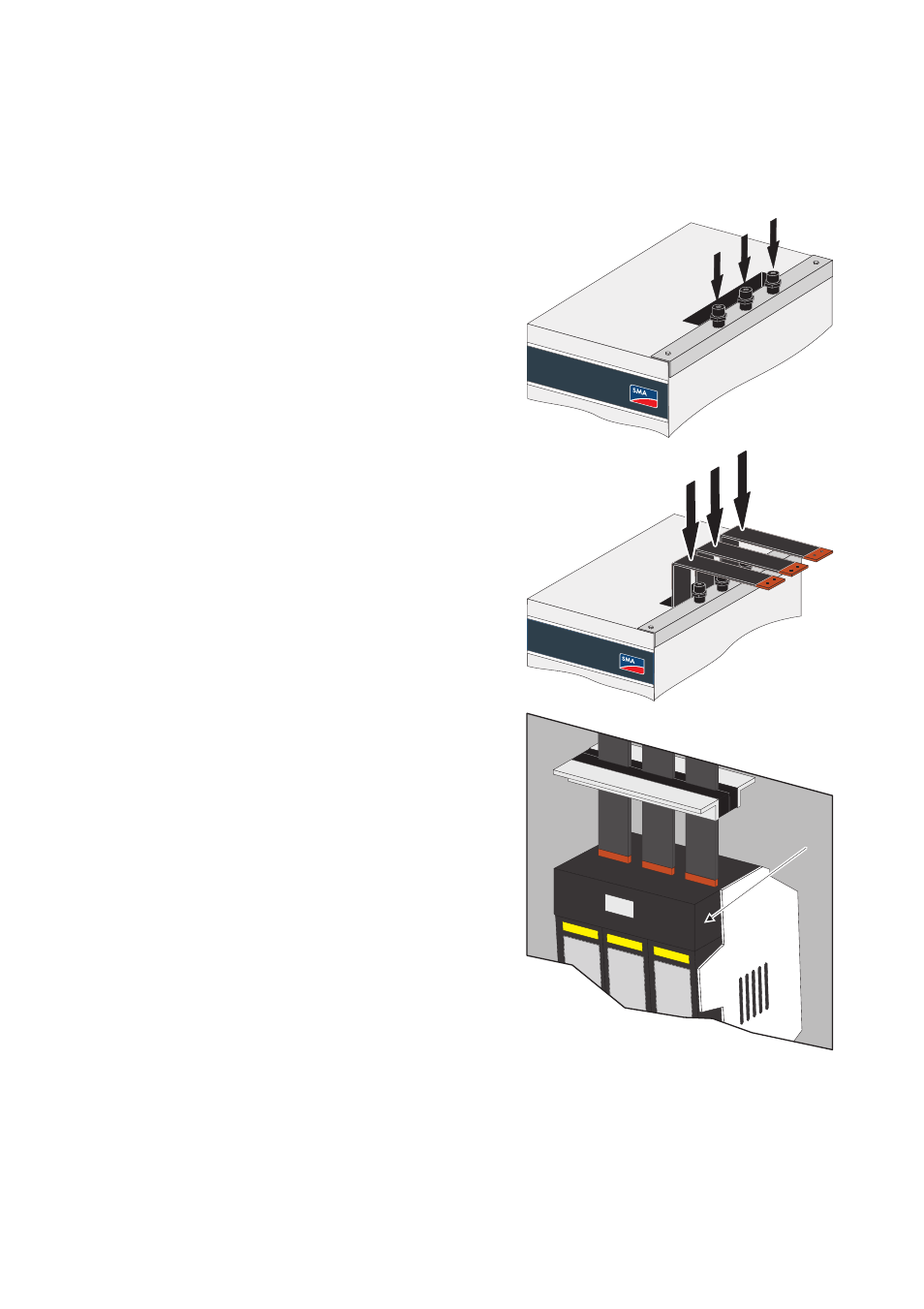

2. Montez les trois isolateurs à côté de l'ouverture dans
le toit de l'armoire de distribution pour les rails en
cuivre.
3. Introduisez le rail en cuivre dans l'armoire AC par le
haut.
4. Raccordez les rails en cuivre à l'interrupteur
sectionneur à fusibles (E) dans l'armoire AC.
E
