Raccordements externes SMA Solar Technology AG
54 SCxxxHE-IFR104432 Instructions d’installation
6.2 Raccordement du réseau AC

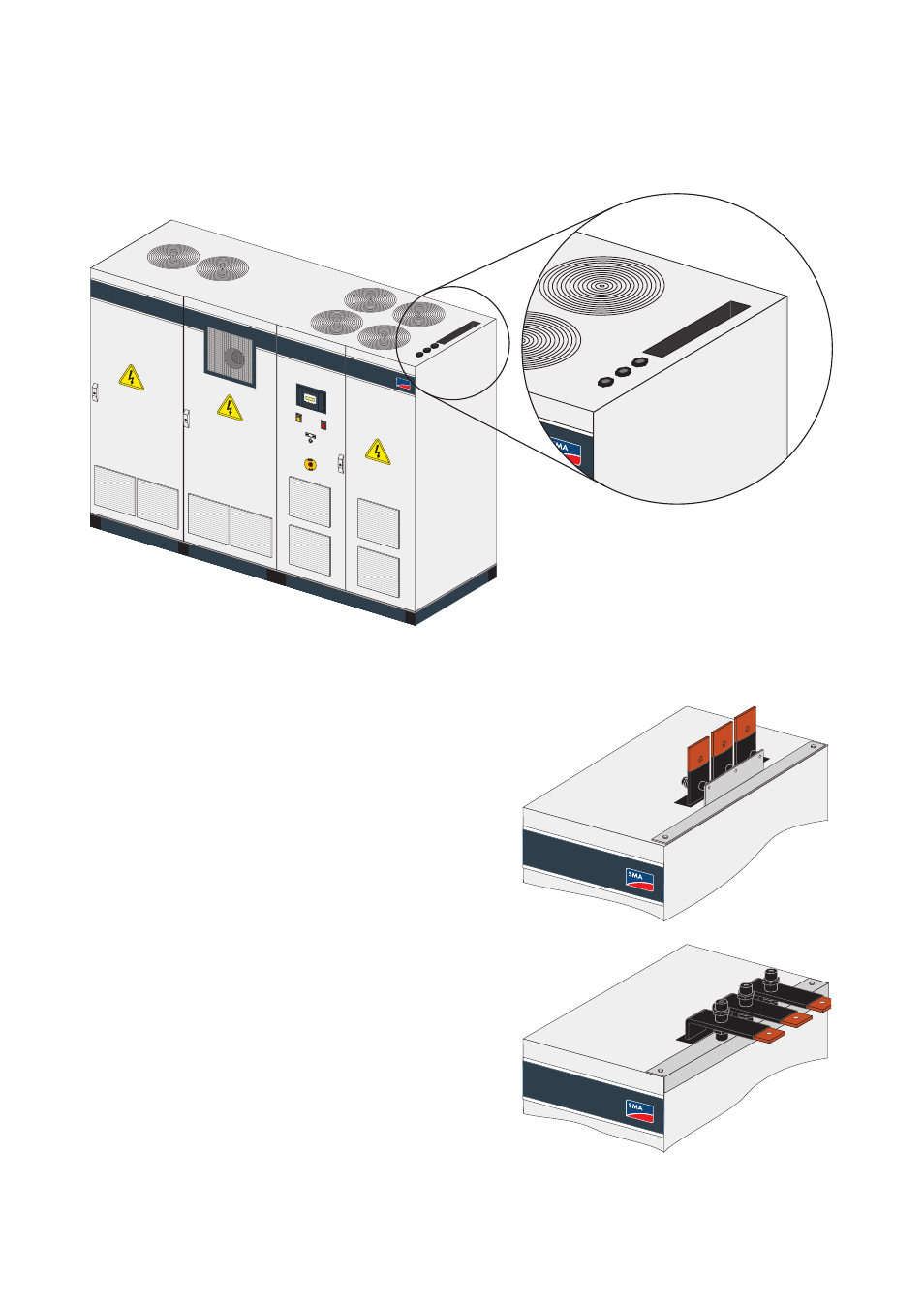

Le raccordement AC s'effectue aux rails en cuivre à l'extérieur, sur le toit du Sunny Central.
Le raccordement peut être réalisé de cinq manières différentes :
Variante 13/0
Le raccordement se fait dans ce cas aux trois rails en cuivre
droits.
Variante 13/1
Le raccordement se fait dans ce cas aux trois rails en cuivre
en forme de L.
SM A
SUNNY CENTRAL 630HE
