6. Montez le cache de protection en plexiglas et la tôle coulissante avant, voir 6.2.1 « Démontage
et montage du cache de protection en plexiglas et de la tôle coulissante » (Page 56).

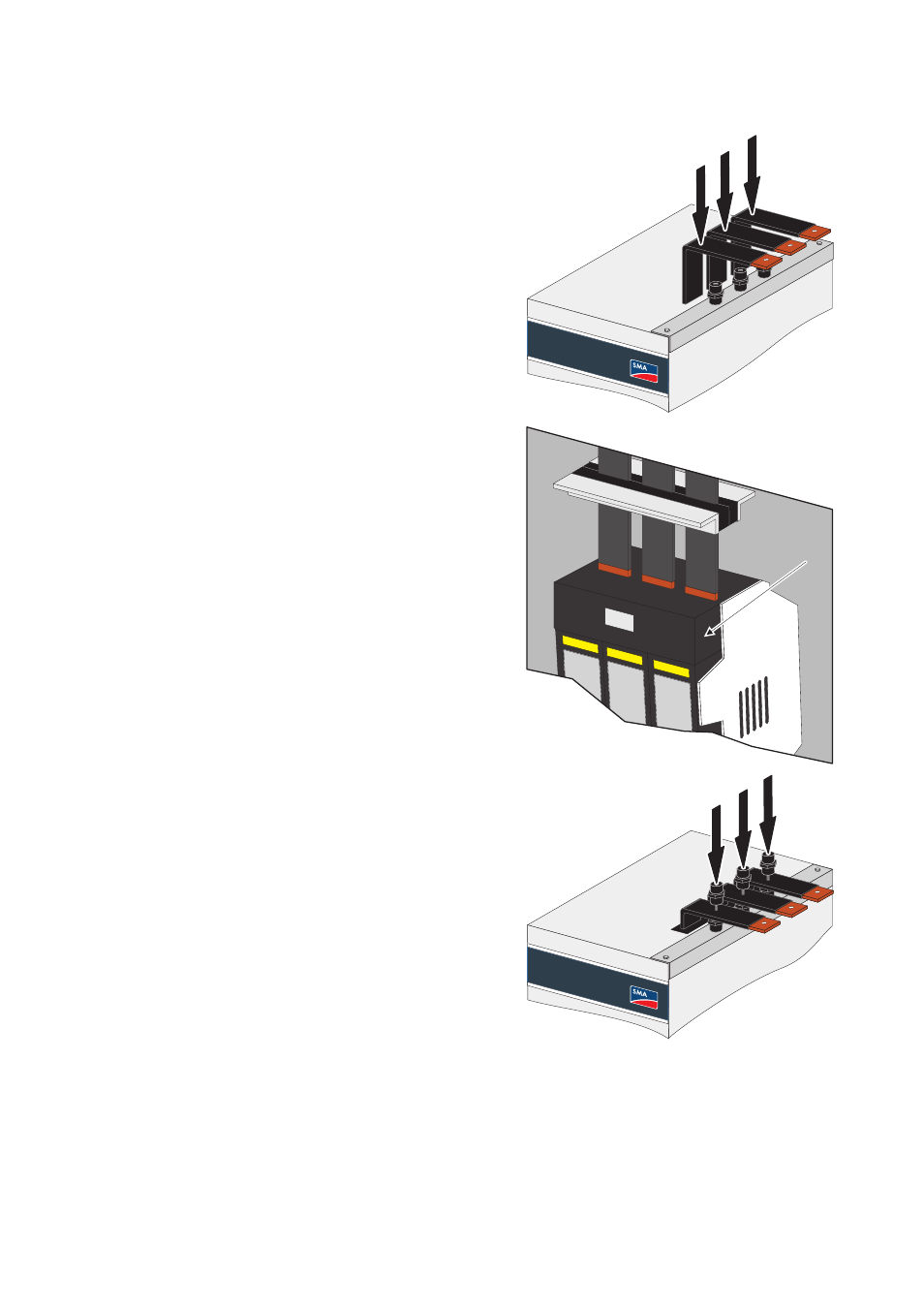

7. Par l'extérieur, raccordez le câble AC aux rails en cuivre.
3. Introduisez le rail en cuivre dans l'armoire AC par le
haut.
4. Raccordez les rails en cuivre à l'interrupteur
sectionneur à fusibles (E) dans l'armoire AC.
5. Montez les rails en cuivre au niveau des isolateurs.
Pour cela, vissez les tiges filetées livrées dans les
isolateurs pas encore utilisés et vissez-les aux autres
isolateurs au travers du rail en cuivre. Les deux
isolateurs font ainsi office de contre-écrous.
E
