Raccordements externes SMA Solar Technology AG
82 SCxxxHE-IFR104432 Instructions d’installation
9. Raccordez les câbles DC aux bornes à cage à proximité immédiate des porte-fusibles BT.
10. Collez le ruban d'étanchéité sur les faces avant des tôles coulissantes restantes.
12. Étanchéifiez les éventuels espaces libres avec de la mousse PU lors de l'insertion des câbles.
6.6.3 Possibilité supplémentaire de raccordement de répartiteurs
principaux DC
Si le nombre des fusibles BT en option dans le Sunny Central ne suffit pas, il est possible de brancher
d'autres strings DC au Sunny Central. Pour cela, il est possible de raccorder jusqu'à deux autres
répartiteurs principaux DC (Sunny Main Box) dans la zone de raccordement DC du Sunny Central.
PRUDENCE !
Raccordement des bornes incorrect par faux maniement
• N'utilisez pas de graisse pour raccorder les câbles DC aux bornes.
• Les extrémités de câbles et les points de serrage ne doivent pas présenter des résidus
de graisse ou d'encrassement.
Raccordement aux fusibles NH3
En cas d'utilisation de fusibles NH3, les bornes à cage ne sont pas employées. Le
raccordement des câbles DC s'effectue alors avec les cosses au niveau du porte-fusibles
BT. Respectez les instructions du chapitre 6.6.1 « Raccordement du câble DC à la barre
omnibus » (Page 78).

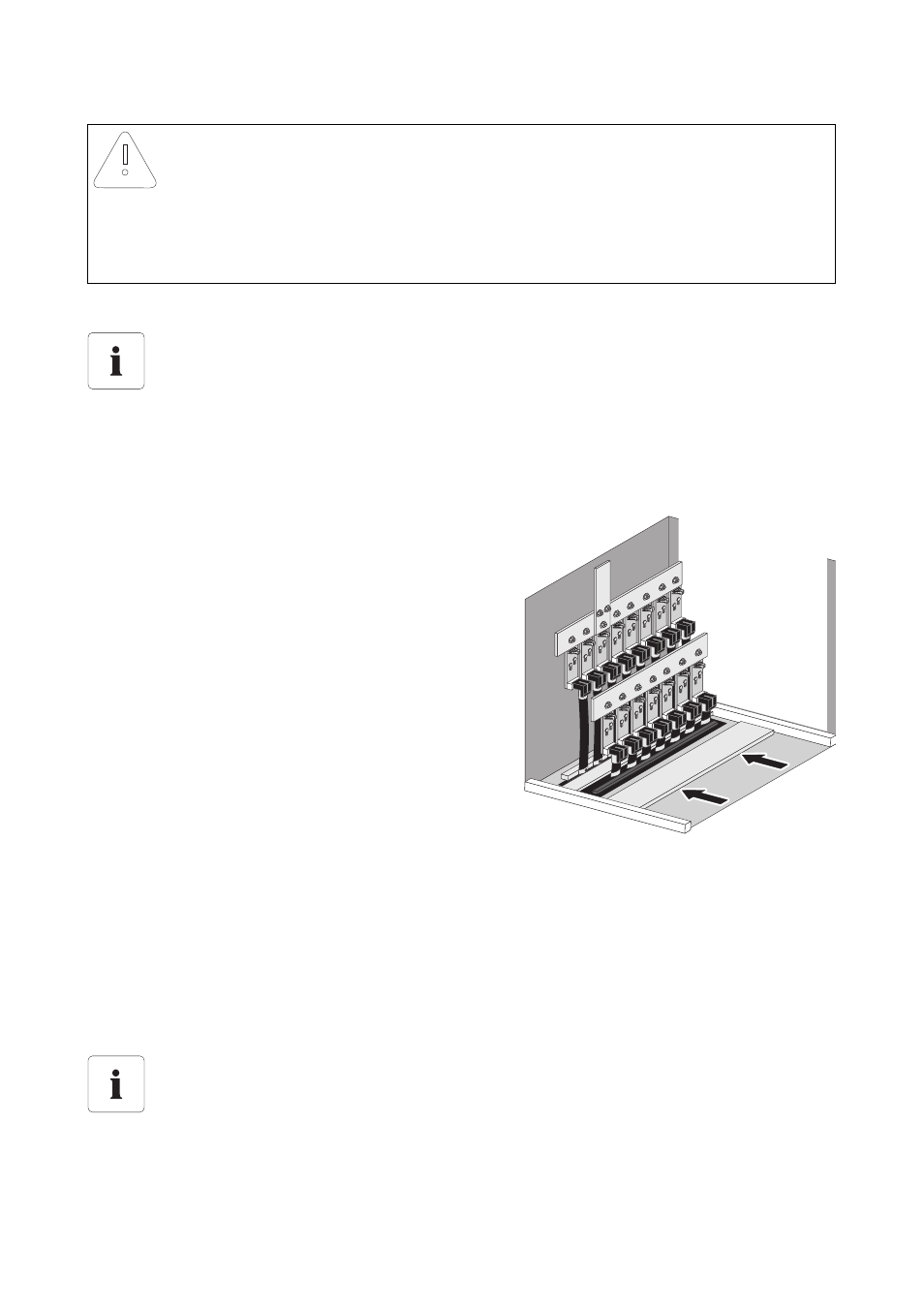

11. Enfichez les tôles coulissantes dans l'armoire DC.
Nombre d'appareils Sunny Main Box et sections de raccordement appropriées
• Deux appareils Sunny Main Box supplémentaires avec une section maximale de
raccordement de 1 x 300 mm
2
par potentiel
• Une Sunny Main Box supplémentaire avec une section maximale de raccordement
de 2 x 300 mm
2
par potentiel
