Connexions électriques internes SMA Solar Technology AG
38 SCxxxHE-IFR104432 Instructions d’installation
PRUDENCE !
Perturbation du fonctionnement du Sunny Central par raccordement
défectueux !

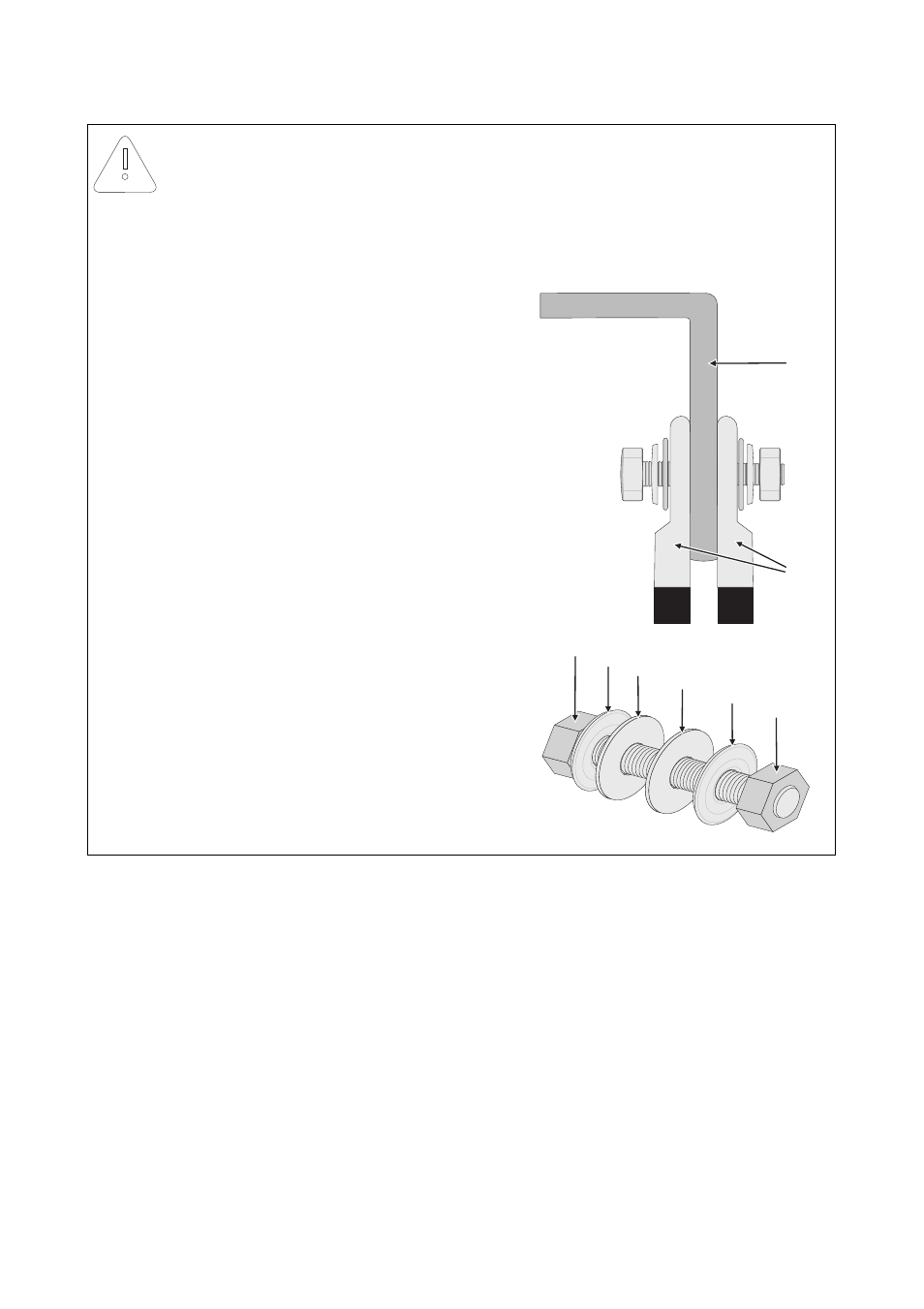

Lors du raccordement des câbles de puissance à l'inductance du filtre sinus, respectez
l'ordre suivant :
1. Vis
2. Rondelle élastique bombée
3. Rondelle
4. Cosse
– Uniquement pour le câble de
puissance central ; ce dernier est
monté à l'arrière du point de
raccordement.
5. Point de raccordement filtre sinus ou
élément de puissance
• Cosse
– Uniquement dans le cas des deux
câbles de puissance externes ; ceux-
ci sont montés sur la face avant du
point de raccordement.
6. Rondelle
7. Rondelle élastique bombée
8. Ecrou
4
5
1 2
3
6
7
8
