4 Raccordement électrique SMA Solar Technology AG
22 MFR-NR-IA-fr-21 Instructions d’installation
4.6.2 Raccordement au relais multifonction
Condition requise :
☐ Les exigences techniques relatives au relais multifonction doivent être satisfaites (voir chapitre 6
« Caractéristiques techniques », page 26).
Exigences en matière de câbles :
☐ Le câble doit être doublement isolé.
☐ Diamètre extérieur : 5 mm à 12 mm
☐ Section du conducteur : 0,08 mm² à 2,5 mm²
☐ Les types de câble et de pose doivent être appropriés au type et au lieu d’utilisation.
Procédure :
1. En cas de raccordement au réseau électrique public, vous devez sécuriser le relais multifonction
à l’aide d’un disjoncteur miniature qui lui est propre.
3. Si le presse-étoupe de l’onduleur est monté vers l’intérieur, insérez le presse-étoupe par
l’extérieur :

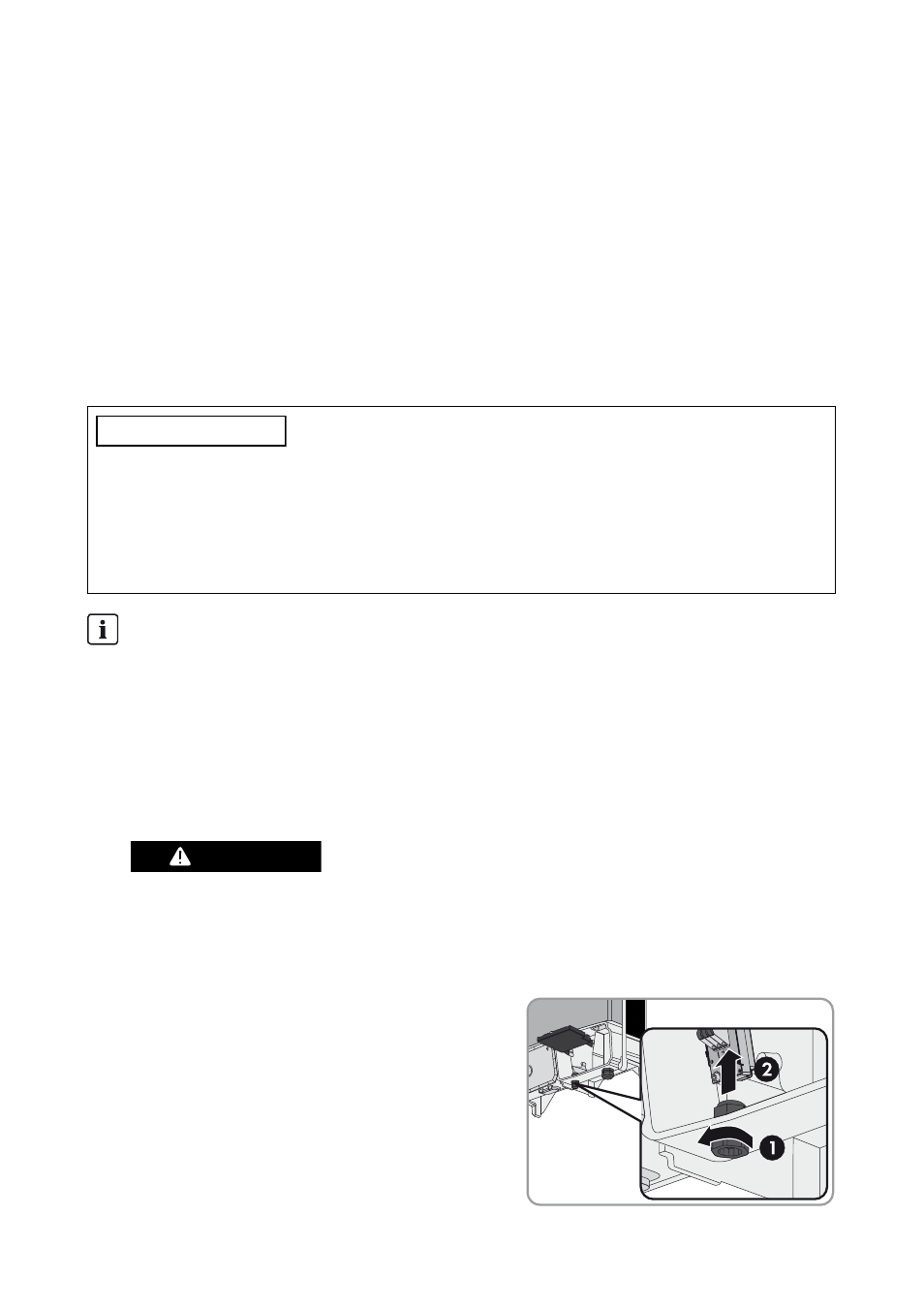

• Dévissez le contre-écrou à l’extérieur de
l’onduleur et retirez le presse-étoupe à
l’intérieur de l’onduleur.
136%&/$&
Endommagement du relais multifonction dû à une charge de contact trop importante
• Respectez la tension de coupure et le courant de commutation maximaux (voir chapitre 6
« Caractéristiques techniques », page 26).
• En cas de raccordement du relais multifonction au réseau électrique public, vous devez
sécuriser le relais multifonction à l’aide d’un disjoncteur miniature qui lui est propre.
Illustrations représentées
Dans ce chapitre, seul le raccordement au relais multifonction dans le Sunny Tripower est
représenté à titre d’exemple dans les illustrations. La procédure pour le raccordement au relais
multifonction est identique dans tous les onduleurs. Seul l’environnement change.
2.
%"/(&3
Danger de mort dû à de hautes tensions dans l’onduleur
• Mettez l’onduleur hors tension (voir instructions de l’onduleur).
