4 Raccordement électrique SMA Solar Technology AG
20 MFR-NR-IA-fr-21 Instructions d’installation
Commander des appareils consommateurs ou charger des batteries externes via
le relais multifonction
Le relais multifonction peut commander des appareils consommateurs ou charger des batteries
externes en fonction de la puissance disponible. Pour cela, vous devez raccorder un contacteur (K1)
au relais multifonction. Le contacteur (K1) sert à allumer et éteindre le courant de service pour
l’appareil consommateur. Si vous désirez charger des batteries externes en fonction de la puissance
disponible, le contacteur vous permettra d’activer et de désactiver le chargement des batteries.

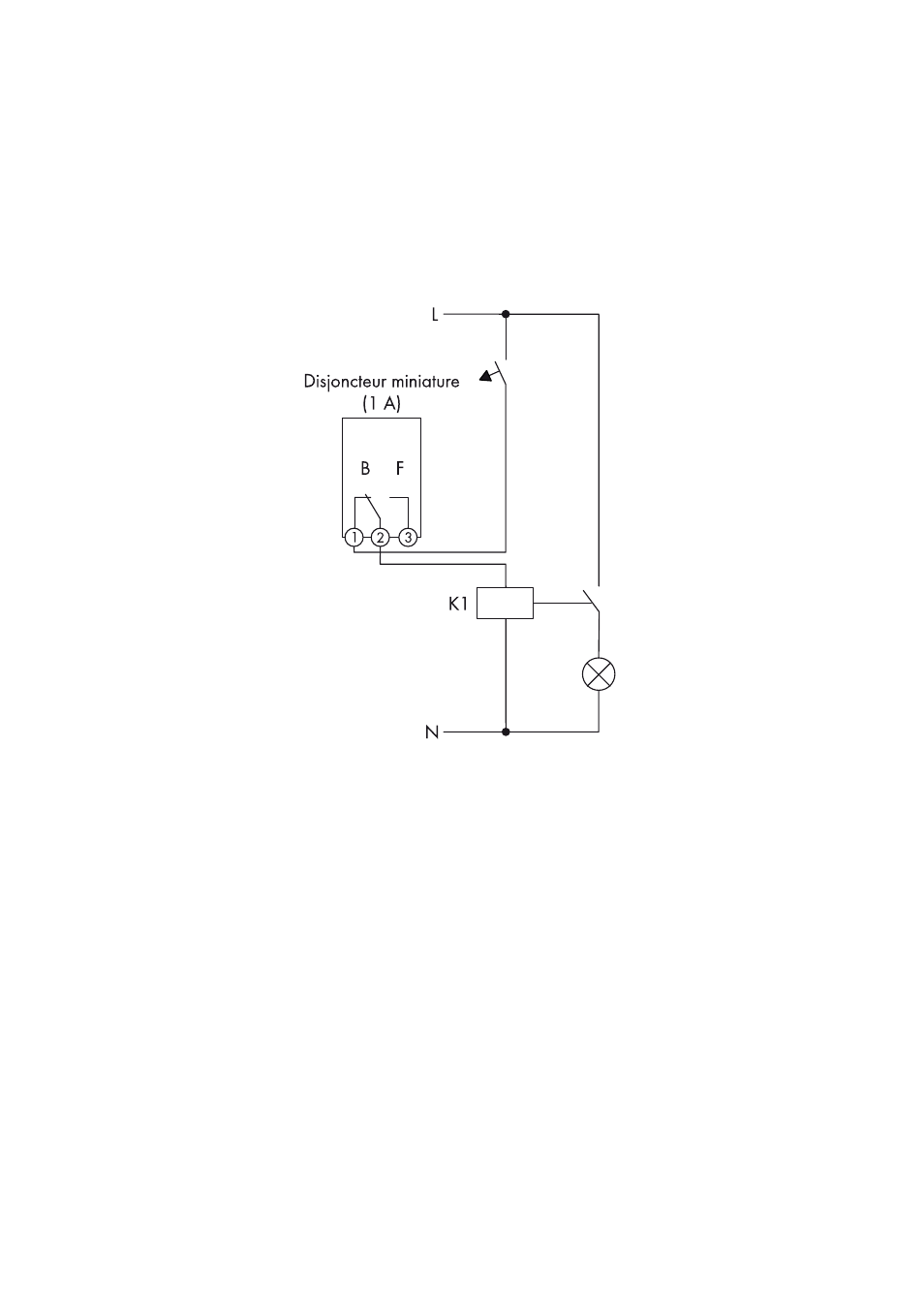

Figure 7 : Plan de raccordement en cas de raccordement pour la commande d’un appareil consommateur ou
pour le chargement de batteries en fonction de la puissance disponible
