4 Raccordement électrique SMA Solar Technology AG
16 MFR-NR-IA-fr-21 Instructions d’installation

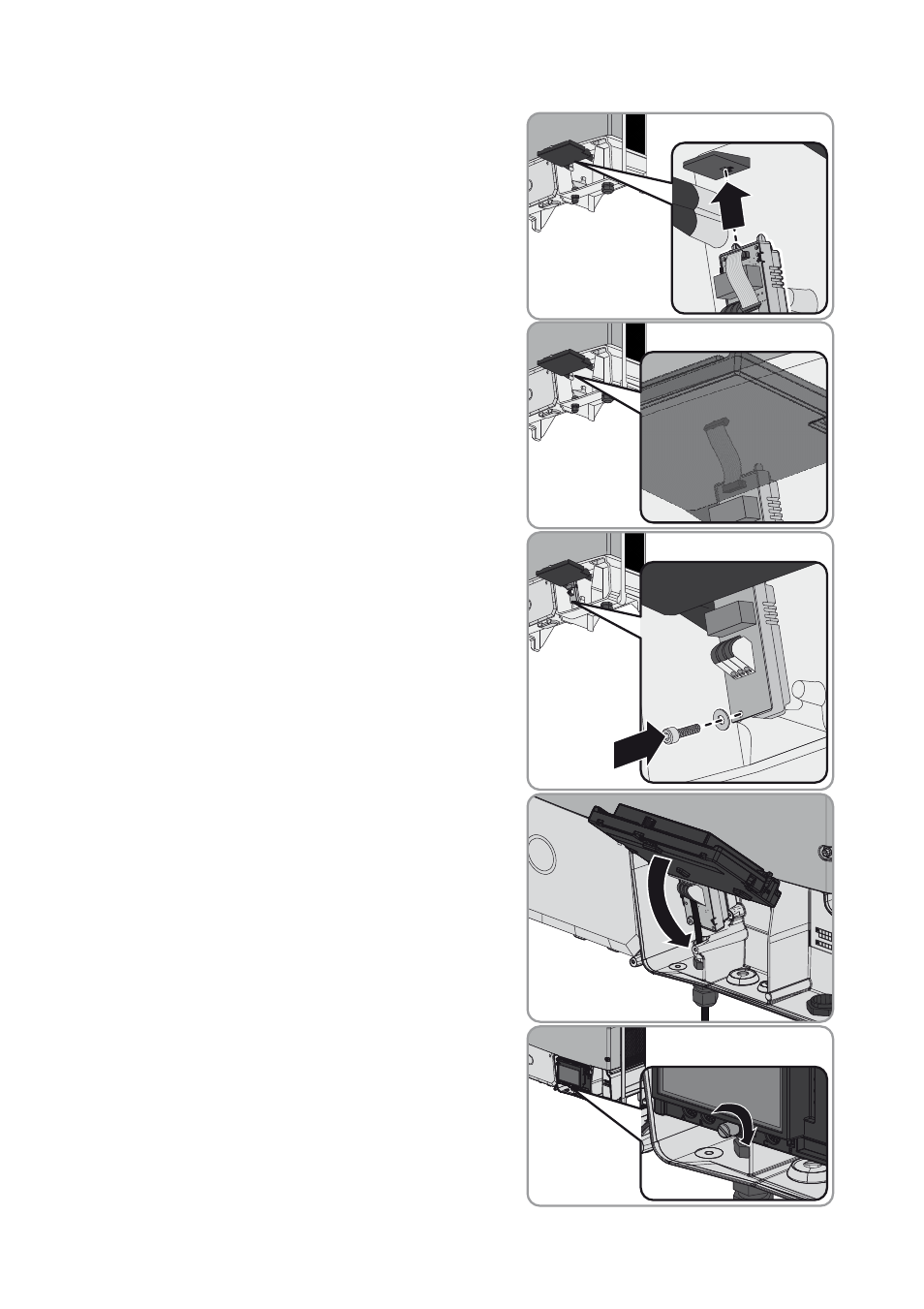

4. Placez le relais multifonction dans l’onduleur.
Pour ce faire, insérez l’ergot de guidage gauche
sur le relais multifonction dans l’encoche du support
en plastique du module écran.
5. Faites passer le câble plat vers le haut derrière le
module écran.
6. Vissez le relais multifonction à l’aide de la rondelle
et la vis à tête cylindrique (couple de
serrage : 1,5 Nm). Utilisez pour ce faire une clé
pour vis à six pans creux (de 3).
7. Rabattez le module écran.
8. Serrez la vis du module écran.
