SMA Solar Technology AG 4 Raccordement électrique
Instructions d’installation MFR-NR-IA-fr-21 17

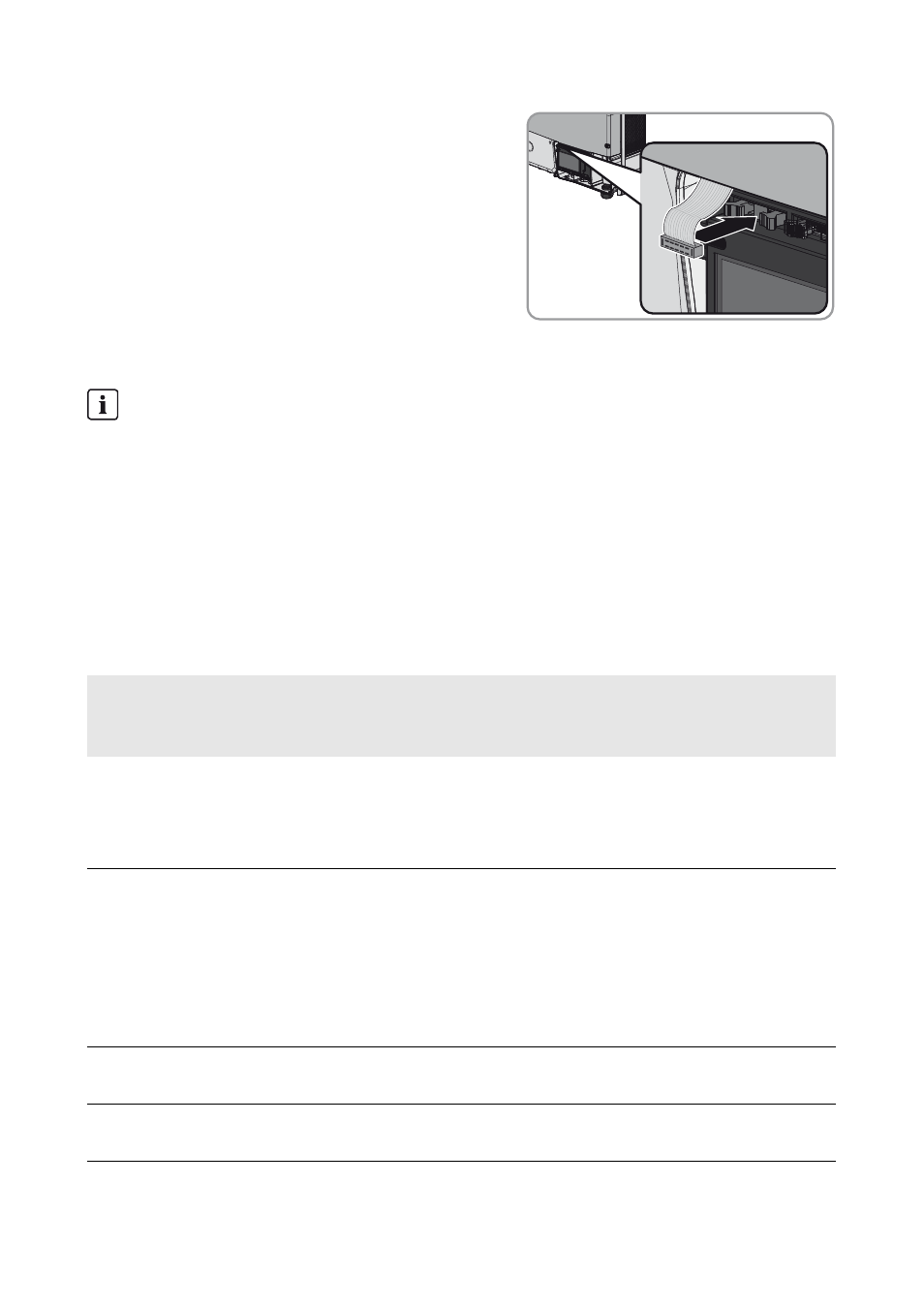

9. Branchez la fiche du câble plat du relais
multifonction sur l’embase gauche au module
écran. Pour cela, les crochets de verrouillage de
l’embase doivent être positionnés vers l’extérieur.
☑ Après avoir branché la fiche, les crochets de
verrouillage se verrouillent.
4.5 Sélection du mode de fonctionnement
Vous pouvez choisir parmi les modes de fonctionnement suivants :
Message d’erreur exigé par les normes
Dans certains pays, les normes exigent des indicateurs d’anomalie, par exemple IEC 62109-2.
Effectuez une des mesures suivants pour satisfaire à cet exigence normative :
• Exploitez le relais multifonction en mode de fonctionnement Message d’erreur (FltInd)
et connectez un dispositif d’affichage qui, en fonction du type de raccordement, signale
la présence d’une erreur ou le fonctionnement normal de l’onduleur.
• Activez l’alerte d’anomalie sur le Sunny Portal (pour des informations sur l’alerte
d’anomalie sur le Sunny Portal, voir manuel d’utilisation du Sunny Portal sur le site
www.SunnyPortal.com). Pour ce faire, l’onduleur doit être enregistré sur le Sunny Portal.
Mode de fonctionnement du
relais multifonction
(Mlt.OpMod) Description
Message d’erreur (FltInd) Le relais multifonction commande un dispositif d’affichage qui,
en fonction du type de raccordement, signale la présence d’une
erreur ou le fonctionnement normal de l’onduleur.
Ce mode de fonctionnement est réglé par défaut.
Autoconsommation
(SelfCsmp) Le relais multifonction allume et éteint les appareils
consommateurs en fonction de la puissance produite par le
générateur photovoltaïque. Si une batterie sera intégrée au
système, le relais multifonction continue d’allumer et d’éteindre les
appareils consommateurs en fonction de la puissance produite
par le générateur photovoltaïque, indépendamment de la
puissance produite par la batterie.
Commande via la
communication (ComCtl) Le relais multifonction allume et éteint les appareils
consommateurs sur commande via un produit de communication.
Banc de batteries (BatCha) Le relais multifonction commande le chargement de batteries
externes en fonction de la puissance produite par l’installation.
