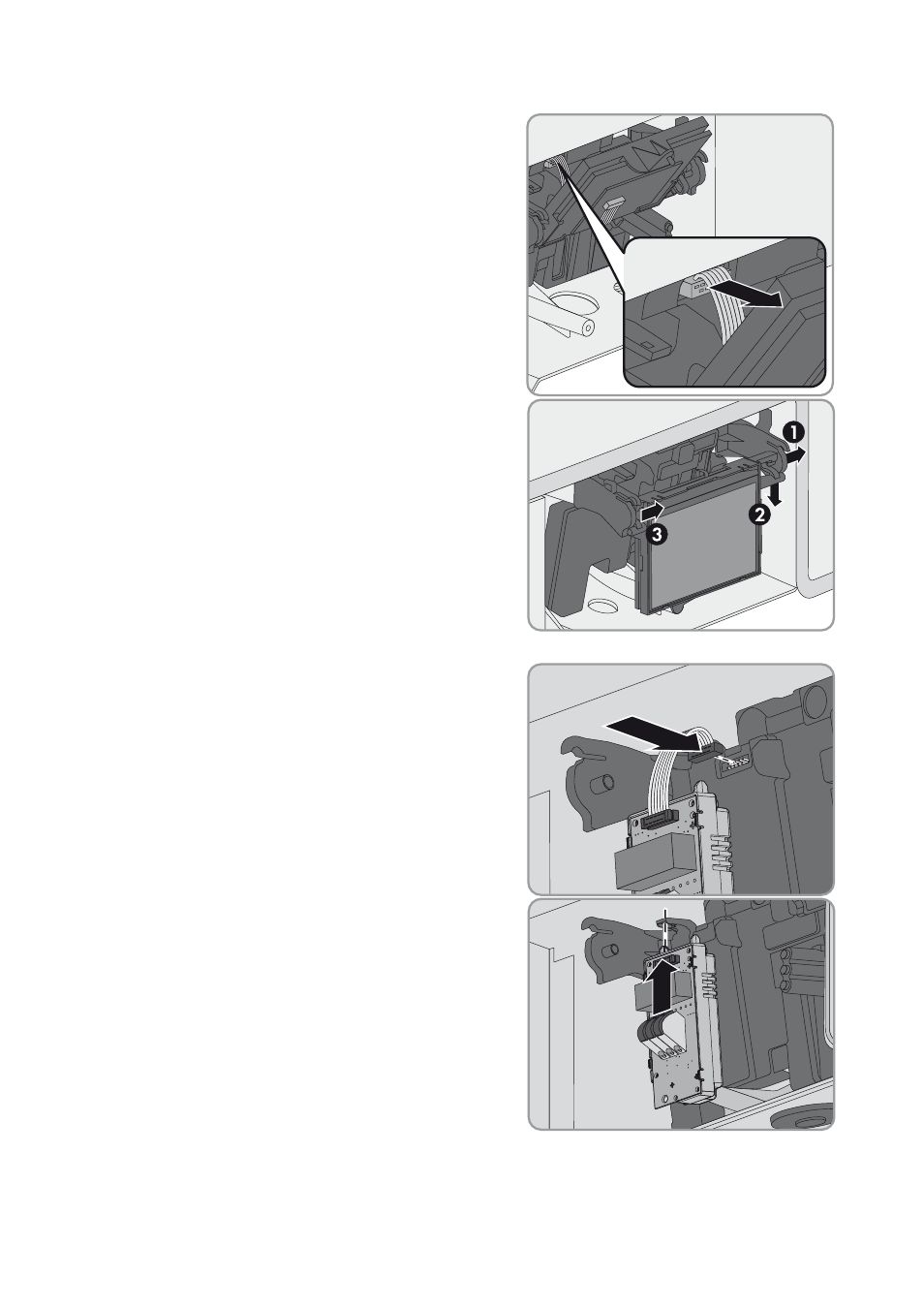

• Débranchez la fiche du câble plat de l’écran
de l’embase sur le module écran.
• Rabattez l’écran.
• Poussez le support droit vers l’extérieur.
• Faites sortir le module écran en le guidant du
support droit.
• Faites sortir le module écran en le guidant du
support gauche.
• Conservez le module écran en lieu sûr.
3. Enfichez le câble plat du relais multifonction sur
l’embase du module écran.
4. Placez le relais multifonction dans l’onduleur.
Pour ce faire, insérez l’ergot de guidage gauche
sur le relais multifonction dans l’encoche du support
en plastique du module écran.
