SMA Solar Technology AG
4 Raccordement électrique
Instructions d’installation
MFR-NR-IA-fr-21
19
Vous pouvez raccorder plusieurs onduleurs à un indicateur d’anomalie ou de fonctionnement.
Pour ce faire, vous devez connecter le relais multifonction en parallèle à plusieurs onduleurs.

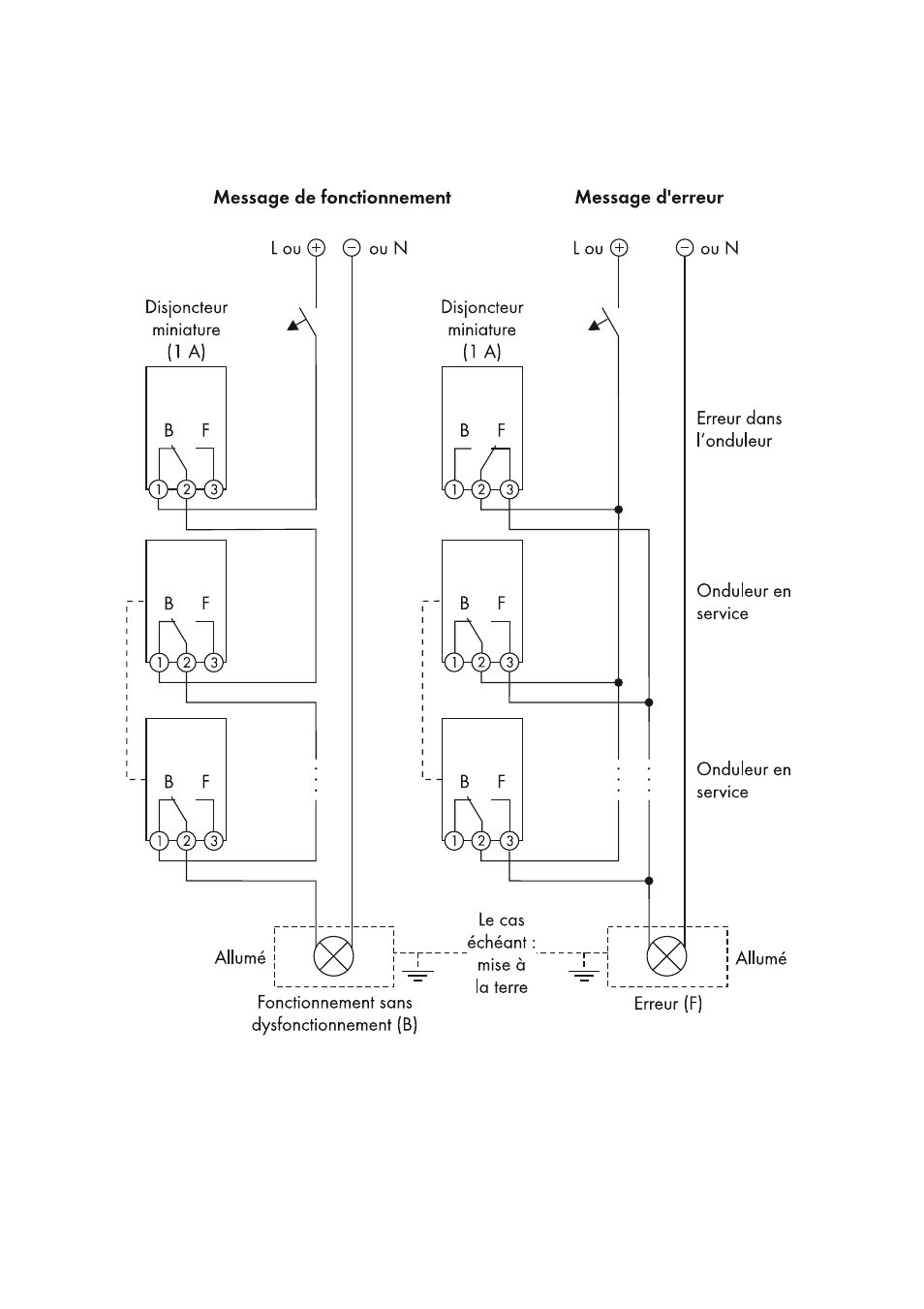

Figure 6 : Plan de raccordement avec plusieurs onduleurs en cas de raccordement d’un indicateur de
fonctionnement et en cas de raccordement d’un indicateur d’anomalie (exemple)
