SMA Solar Technology AG 4 Raccordement électrique
Instructions d’installation MFR-NR-IA-fr-21 15

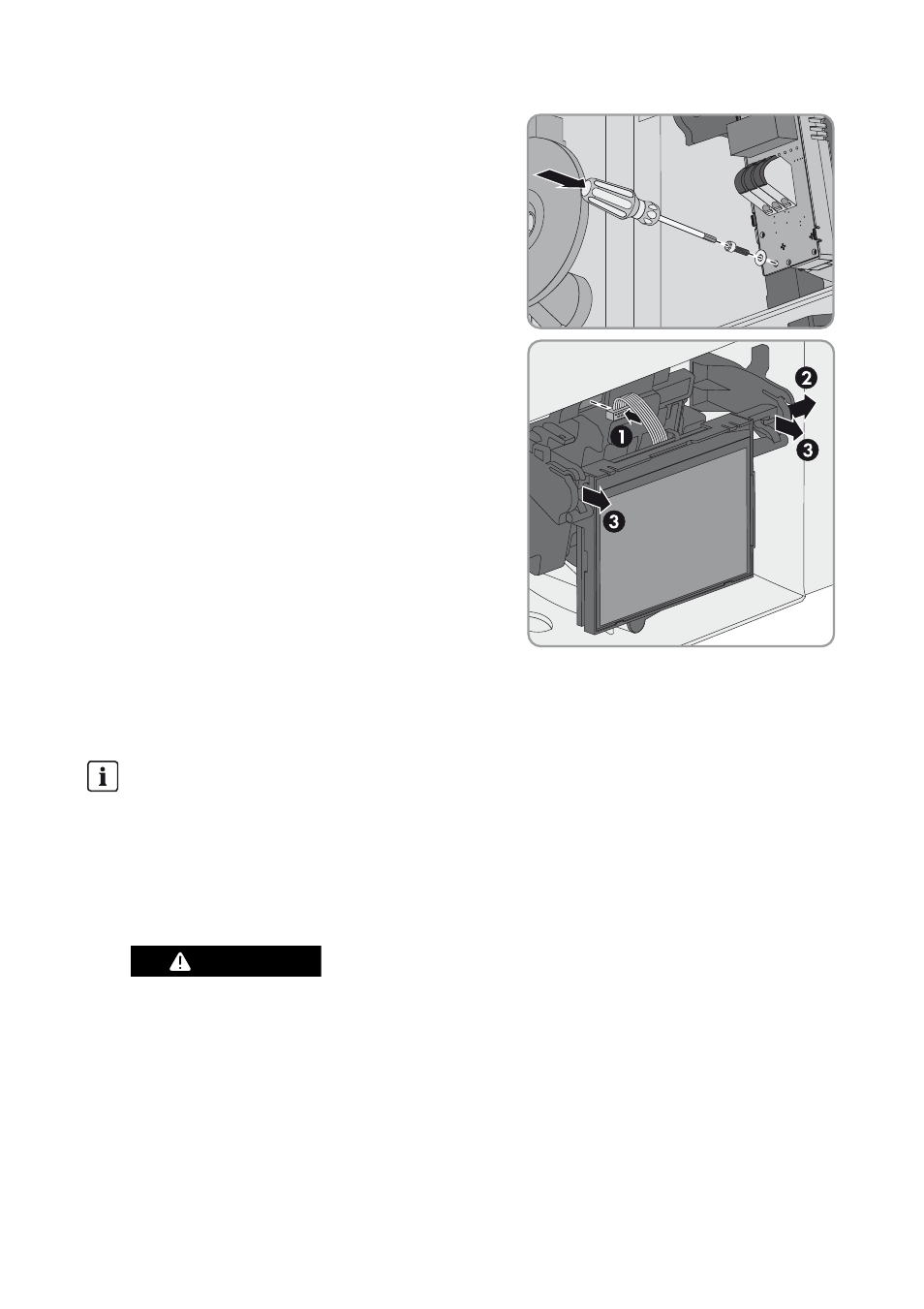

5. Vissez le relais multifonction à l’aide de la rondelle
et la vis à tête cylindrique (couple de
serrage : 1,5 Nm). Utilisez pour ce faire une clé
pour vis à six pans creux (de 3).
6. Intégrer l’écran :
• Branchez la fiche du câble plat sur l’embase au
module écran.
• Guidez l’écran sur le support droit.
• Guidez l’écran sur le support gauche.
4.4.3 Montage du relais multifonction dans le Sunny Boy /
Windy Boy ou Sunny Tripower
Procédure :
2. Desserrez la vis du module écran et relevez ce dernier.
3. Le module écran s’encliquette.
Illustrations représentées
Dans ce chapitre, seul le montage du relais multifonction dans le Sunny Tripower est représenté
à titre d’exemple dans les illustrations. La procédure pour le montage du relais multifonction
dans les onduleurs de la famille Sunny Boy / Windy Boy et Sunny Tripower est identique.
Seul l’environnement change.
1.
%"/(&3
Danger de mort dû à de hautes tensions dans l’onduleur
• Mettez l’onduleur hors tension et ouvrez le couvercle inférieur du boîtier (voir instructions
de l’onduleur).
