SMA Solar Technology AG 4 Raccordement électrique
Instructions d’installation MFR-NR-IA-fr-21 13

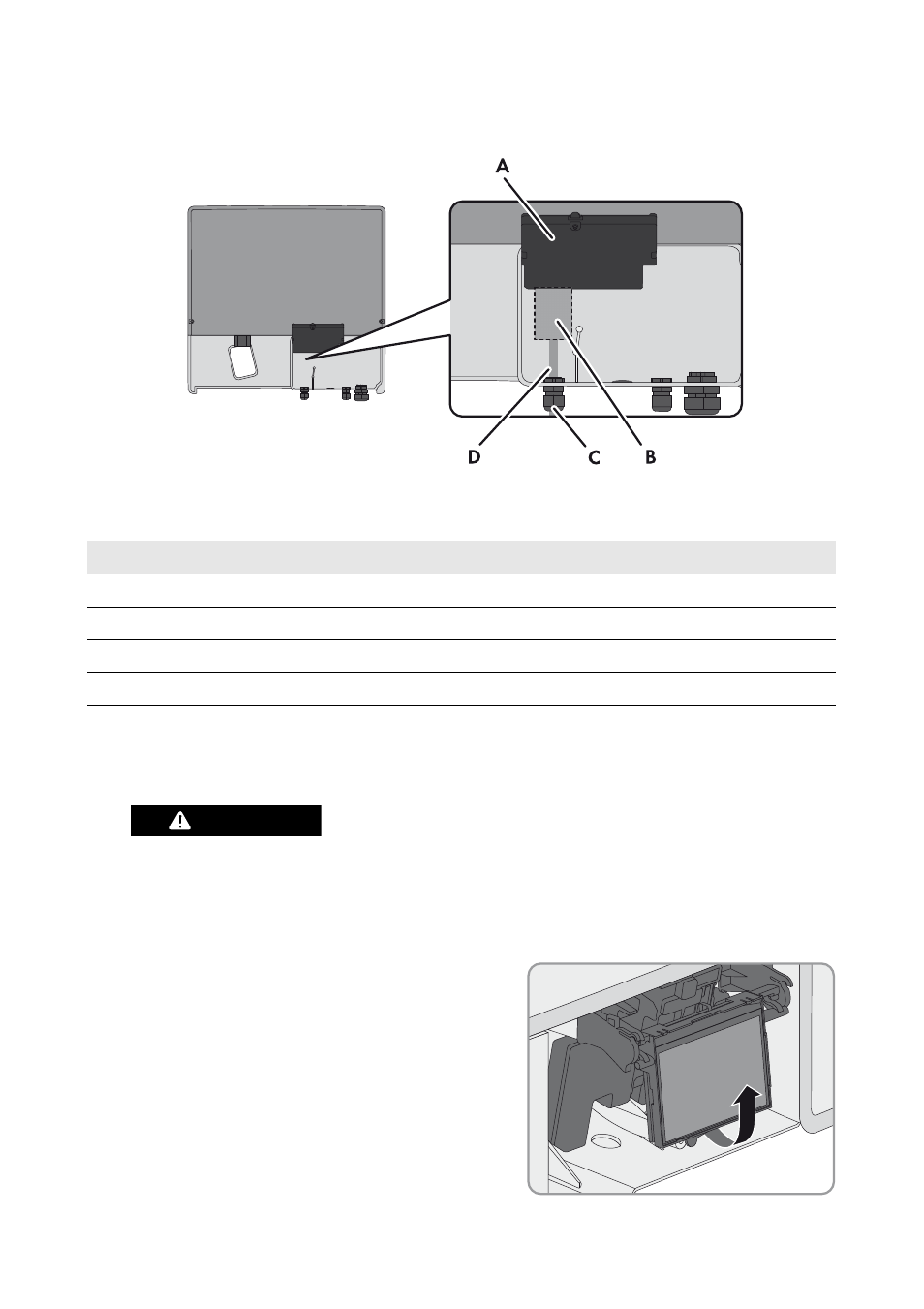

Position de montage et passage des câbles dans le Sunny Boy/Windy Boy
Figure 5 : Zone de montage et passage des câbles dans le Sunny Boy/Windy Boy avec couvercle inférieur de
boîtier ouvert et module écran relevé
4.4.2 Montage du relais multifonction dans le
Sunny Boy Smart Energy
2. Retirez l’écran.
• Relevez l’écran vers le haut.
Position Désignation
A Module écran de l’onduleur
B Lieu de montage du relais multifonction
C Passage des câbles pour le raccordement au relais multifonction
D Presse-étoupe M20 x 1,5
1.
%"/(&3
Danger de mort dû à de hautes tensions dans l’onduleur
• Mettez l’onduleur hors tension et ouvrez le couvercle du boîtier (voir instructions de
l’onduleur).
