☐ Le jeu de données régionales doit être paramétré conformément au pays d’installation ou à
l’usage auquel est destiné l’onduleur.
☐ Les ouvertures de boîtier non utilisé doivent être obturées hermétiquement. Les plots de
remplissage montés en usine peuvent être utilisés à cet effet.
Procédure :
1. Assurez-vous que le câble AC est posé de sorte à ne pas être endommagé par la cloison de
séparation du couvercle inférieur du boîtier.

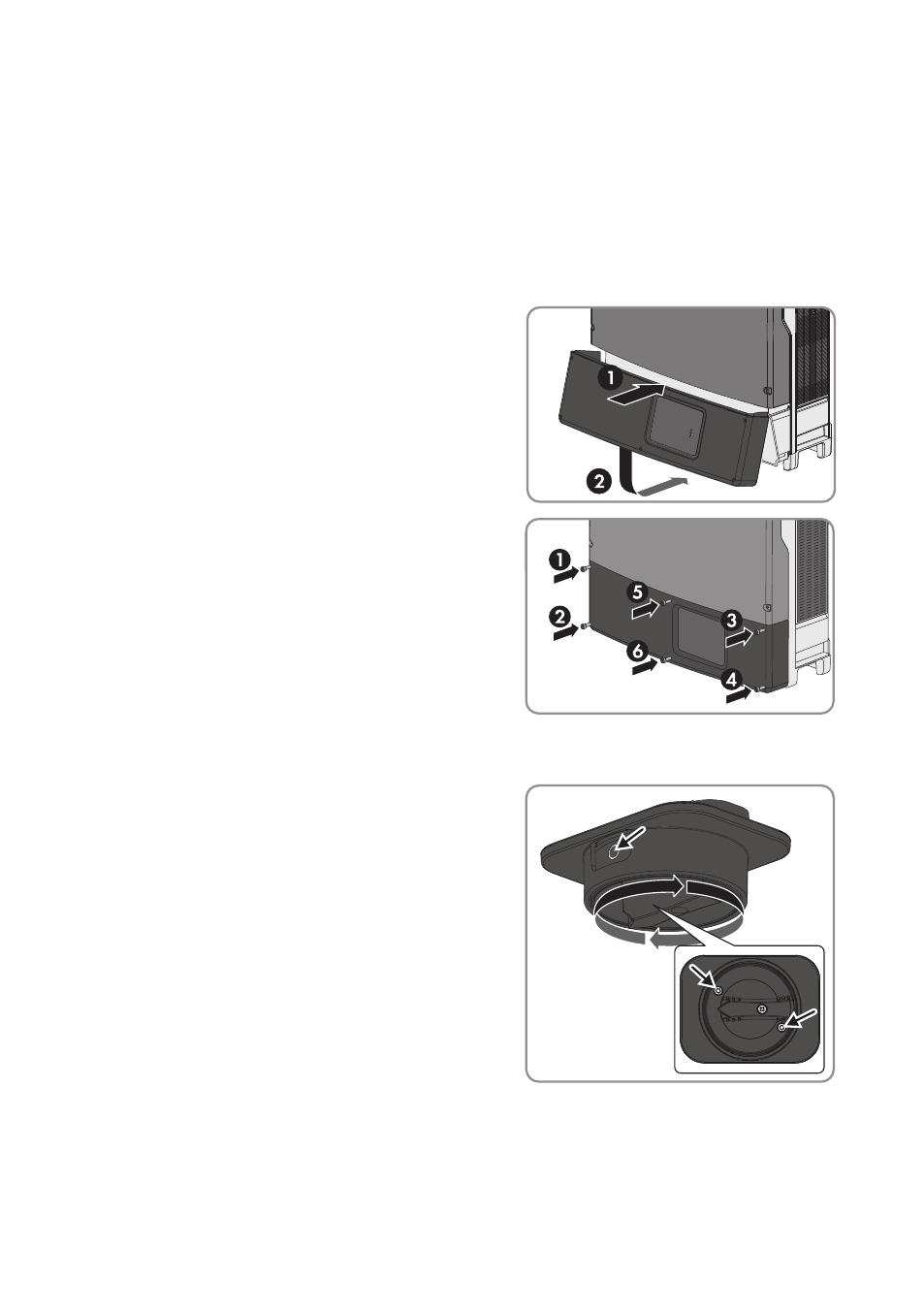

2. Insérez le couvercle inférieur du boîtier par le
haut et rabattez-le. Les vis doivent dépasser du
couvercle inférieur du boîtier.
3. Serrez les six vis à l’aide d’une clé pour vis à
six pans creux (surplat de 3) en respectant
l’ordre des étapes 1 à 6 (couple de serrage :
2,0 Nm ± 0,3 Nm). En respectant la séquence
d’actions, vous évitez que le couvercle du boîtier
soit monté de manière asymétrique et que le
boîtier présente des défauts d’étanchéité.
Conseil: Si les vis passent à travers le couvercle
inférieur du boîtier, insérez la vis longue dans le
trou de vis central situé en bas et insérez les cinq
vis courtes dans les trous de vis restants.
4. Positionnez l’interrupteur-sectionneur DC sur la
position O de telle façon que les deux vis soient
visibles pour le montage.
5. Enfichez pour ce faire fermement l’interrupteur-sectionneur DC dans le dispositif prévu à
l’onduleur. Pour ce faire, l’interrupteur-sectionneur DC doit encore être sur la position O et
orienté de sorte que les vis soient placés sur le filetage.
