5.2 Montage de l’onduleur
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de
livraison) :
☐ Au moins deux vis adaptées au support (diamètre : 10 mm minimum)
☐ Au moins deux rondelles adaptées aux vis (diamètre : 30 mm au maximum)
☐ Le cas échéant, deux chevilles adaptées au support et aux vis
☐ Pour le transport de l’onduleur à l’aide d’une grue : deux vis à œillet adaptées au poids de
l’onduleur (taille : M10)
☐ Pour sécuriser l’onduleur contre l’extraction : deux vis adaptées à la surface, deux rondelles
adaptées aux vis et, selon la surface, deux chevilles adaptées à la surface et aux vis

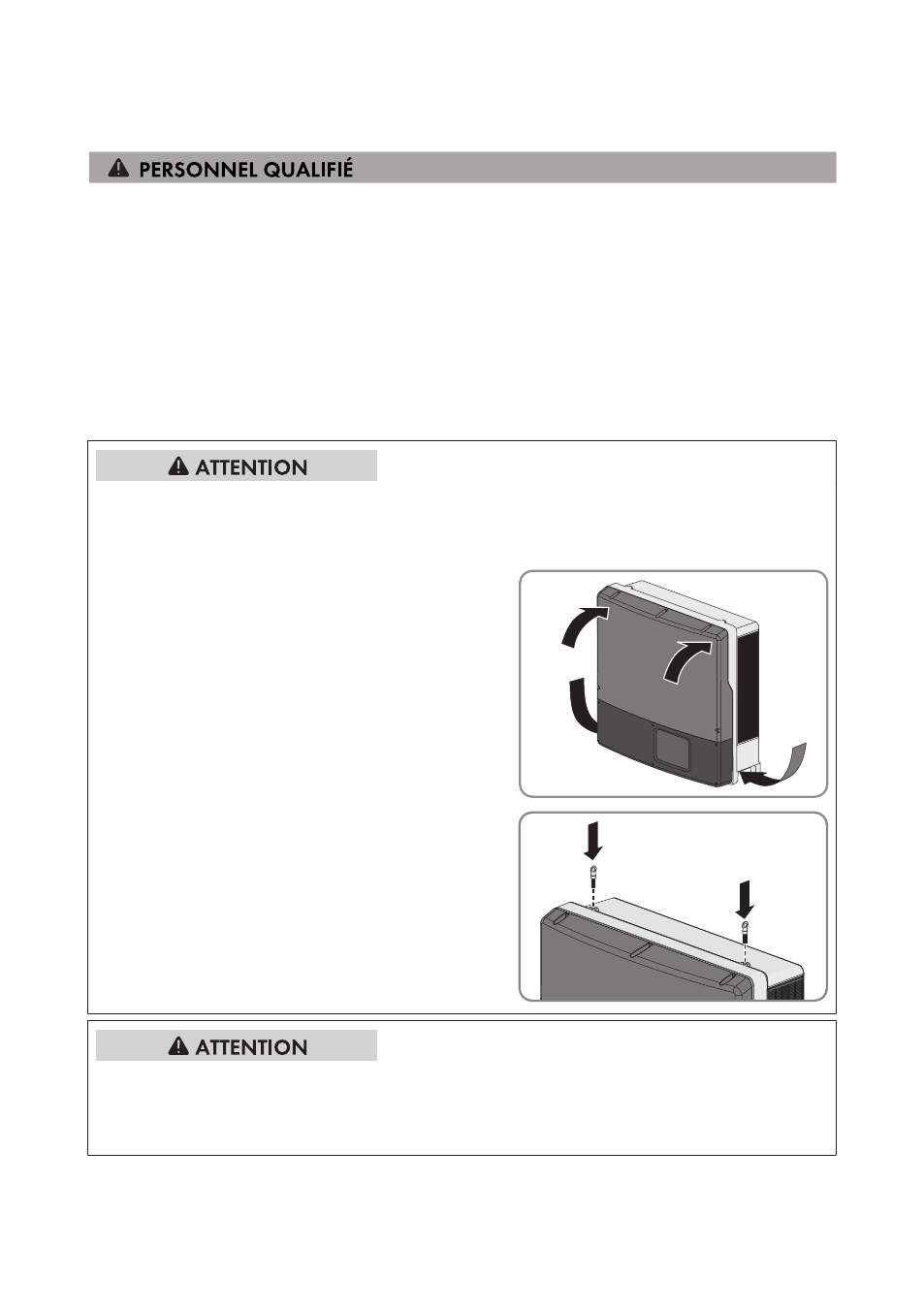

Risque de blessure dû à la chute de l’onduleur lors de son soulèvement
L’onduleur pèse 61 kg. Il existe un risque de blessure en cas de soulèvement incorrect et de chute
de l’onduleur lors du transport ainsi que lors de l’accrochage ou du décrochage.
• L’onduleur doit être transporté et levé à la
verticale par plusieurs personnes, sans être
basculé. Pour cela, placez une main dans les
poignées encastrées et appuyez contre le
boîtier avec l’autre main dans la zone
supérieure. L’onduleur ne basculera ainsi pas
vers l’avant.
• Si l’onduleur doit être transporté et levé à
l’aide d’une grue, retirez les plots de
remplissage sur la face supérieure de
l’onduleur et vissez les vis à œillet dans le
filetage.
Risque de brûlure au contact de composants chauds du boîtier
Des pièces du boîtier peuvent devenir très chaudes en cours de service.
• Montez l’onduleur de façon à exclure tout contact involontaire lors du fonctionnement.
