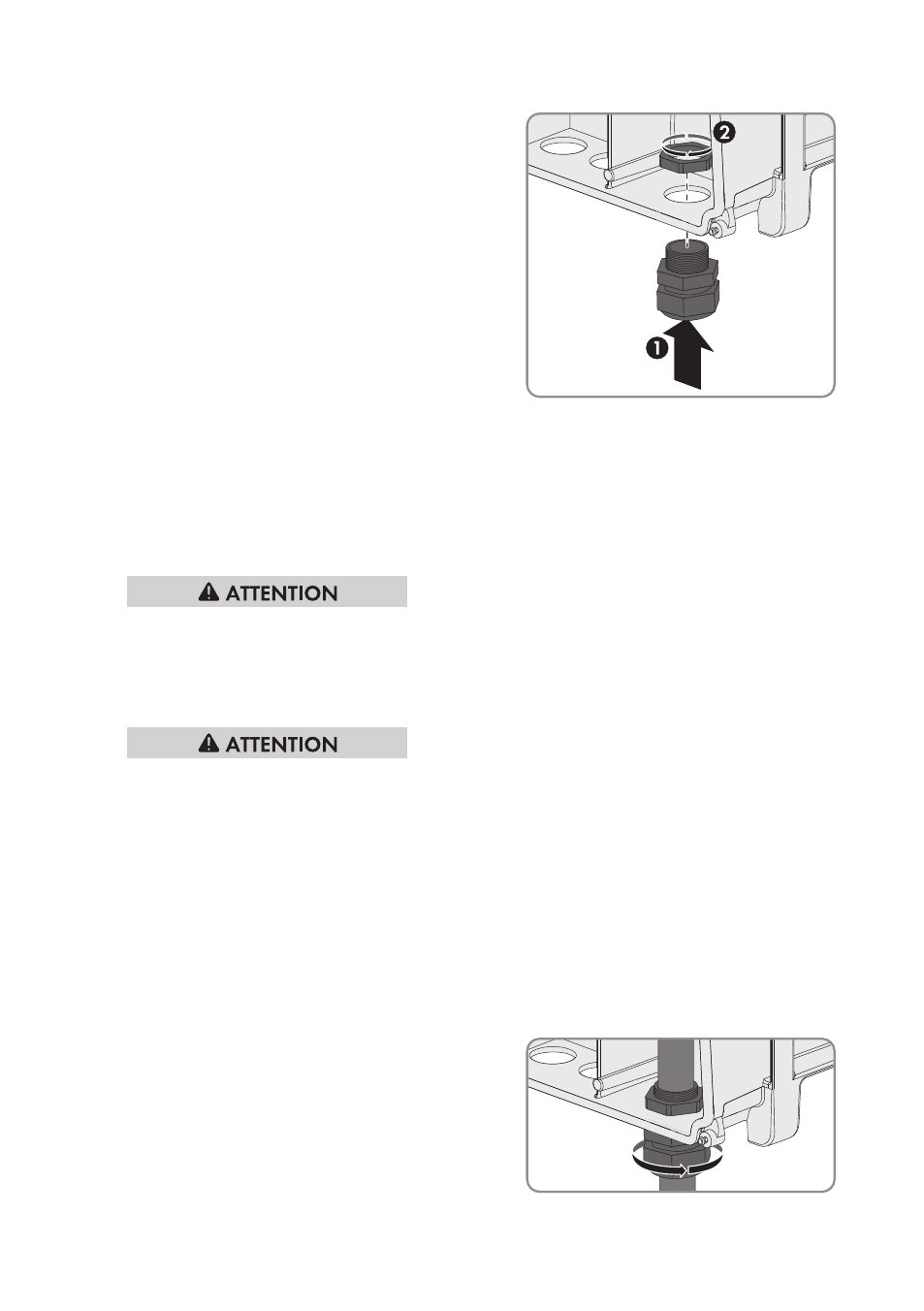

4. Insérez le presse-étoupe AC dans l’ouverture de
boîtier par l’extérieur, puis fixez-le fermement de
l’intérieur à l’aide du contre-écrou.
5. Introduisez le câble AC dans l’onduleur à travers le presse-étoupe. Au besoin, dévissez
légèrement l’écrou-raccord du presse-étoupe.
6. Ôtez la gaine du câble AC.
7. Raccourcissez L1, L2, L3 et N de 5 mm chacun.
8. Dénudez L1, L2, L3, N et PE sur une longueur de 12 mm.
9. Levez le levier de sécurité de la plaque à bornes AC jusqu’en butée.
10.
Risque d’incendie en cas de raccordement de deux conducteurs à une borne
En cas de raccordement de deux conducteurs à une borne, un mauvais contact électrique peut
provoquer un incendie.
• Raccordez un conducteur maximum par borne.
11.
Risque d’écrasement lors de la remise en place des leviers de sécurité
Les leviers de sécurité se referment très rapidement et avec beaucoup de force.
• Appuyez sur les leviers de sécurité de la plaque à bornes pour le câble AC uniquement
avec les pouces.
• Ne saisissez pas toute la plaque à bornes destinée au câble AC.
• N’introduisez pas vos doigts sous le levier de sécurité.
12. Raccordez PE, N, L1, L2 et L3, selon le marquage, à la plaque à bornes destinée au câble AC
et pressez le levier de sécurité vers le bas. La direction du champ tournant de L1, L2 et L3 n’a
aucune importance.
13. Assurez-vous que tous les conducteurs sont bien serrés.
14. Serrez l’écrou-raccord du presse-étoupe.
