6.2.2 Vue intérieure

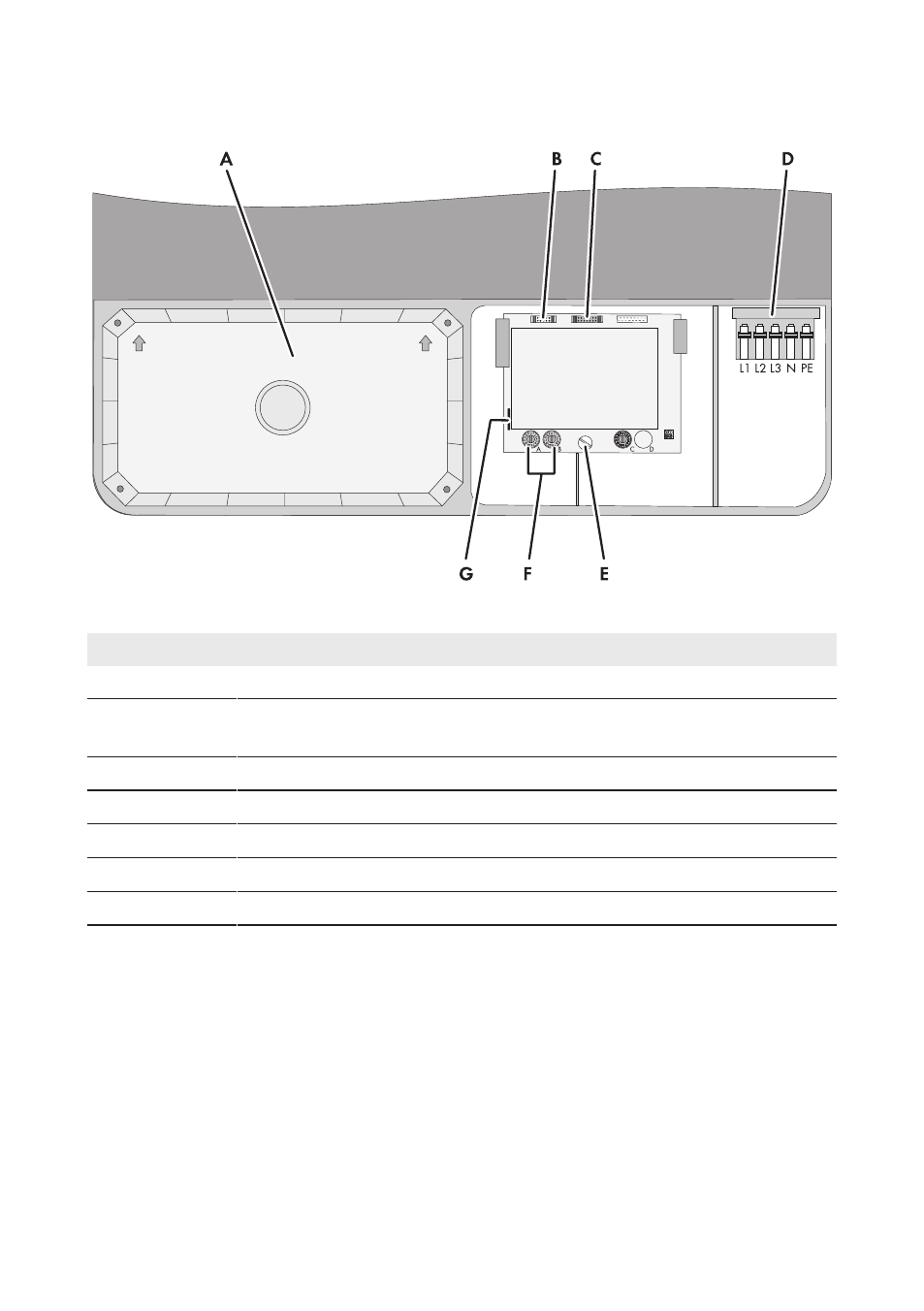

Figure 7 : Zones de raccordement situées à l’intérieur de l’onduleur
Position Désignation
A Capot de protection DC
B Embase pour le raccordement du relais multifonction ou du SMA Power Con-
trol Module
C Embase pour le raccordement de l’interface de communication
D Plaque à bornes pour le raccordement du câble AC
E Vis pour le desserrage et la fixation du panneau de communication
F Commutateur rotatif A et B pour régler le jeu de données régionales
G Logement pour carte SD (pour les interventions SAV uniquement)
6.3 Raccordement AC
6.3.1 Conditions préalables au raccordement AC
Exigences en matière de câbles :
☐ Diamètre extérieur : 14 mm à 25 mm
☐ Section de conducteur : 6 mm² à 16 mm²
☐ Section maximale du conducteur avec embout de câblage : 10 mm²
