Position
Désignation
F
Interrupteur-sectionneur DC
L’onduleur est équipé d’un interrupteur-sectionneur DC. Lorsque l’interrup-
teur-sectionneur DC est en position I, il établit une liaison conductrice
entre le générateur photovoltaïque, l’onduleur et le Battery Pack. Lorsque
l’interrupteur-sectionneur DC est en position O, le circuit électrique DC est
interrompu et le générateur photovoltaïque est complètement déconnecté
de l’onduleur. La coupure s’effectue au niveau de tous les pôles.
G
Couvercle inférieur du boîtier
H
Couvercle supérieur du boîtier

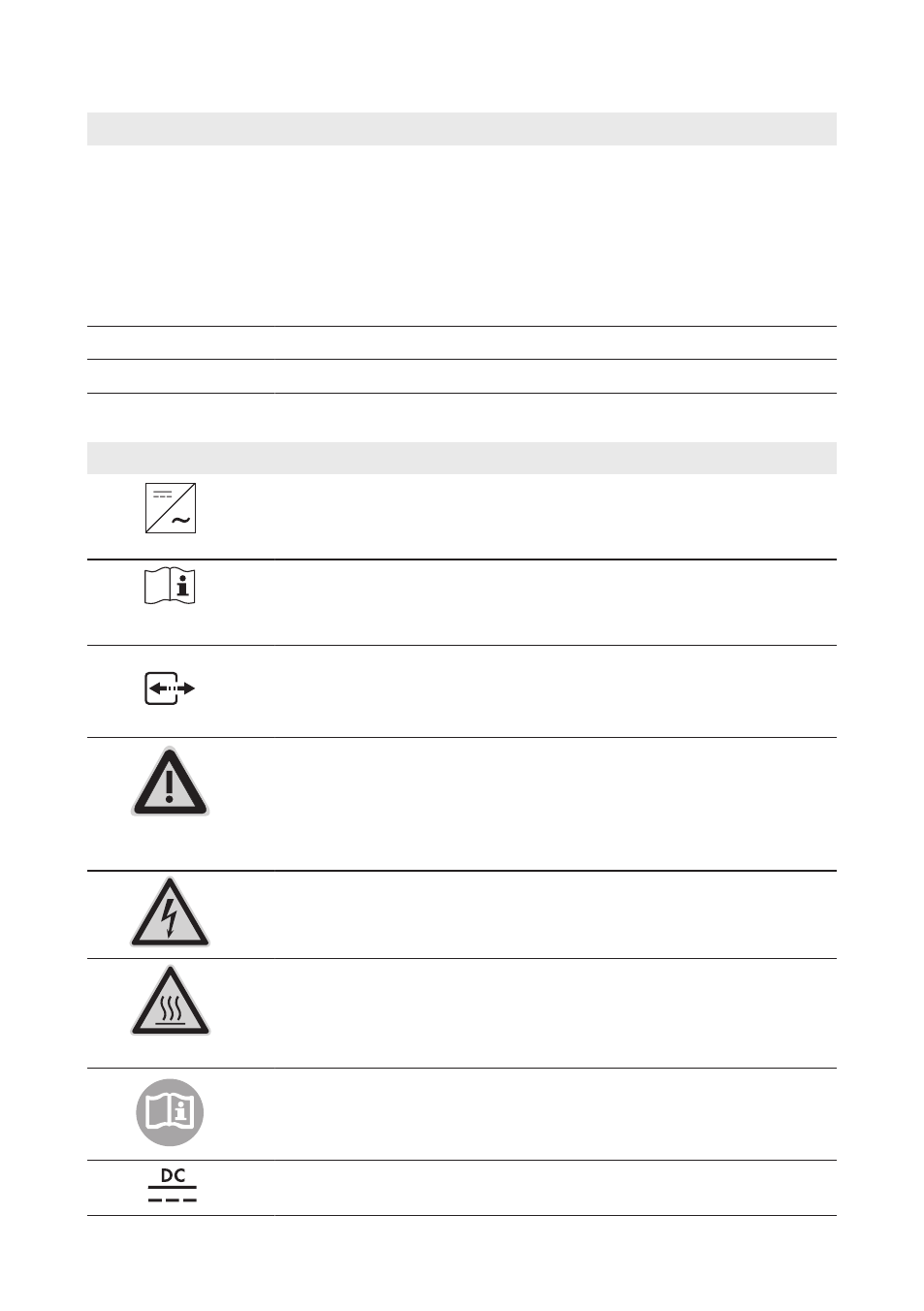

Symboles figurant sur l’onduleur et la plaque signalétique
Symbole
Explication
Onduleur
Le symbole et la DEL verte indiquent l’état de fonctionnement de l’ondu-
leur.
Respectez la documentation
Le symbole et la DEL rouge indiquent une erreur (pour l’élimination des
).
Transmission de données
Danger
Ce symbole indique que l’onduleur doit être mis à la terre de façon sup-
plémentaire si un deuxième conducteur de protection ou une liaison équi-
potentielle est nécessaire sur place (voir chapitre 6.3.3 « Raccordement
d’une mise à la terre supplémentaire », page 28).
Danger de mort par choc électrique
Le produit fonctionne avec des tensions élevées. Toute intervention sur le
produit doit être effectuée exclusivement par du personnel qualifié.
Risque de brûlure au contact de surfaces brûlantes
Au cours du fonctionnement, le produit peut devenir chaud. Évitez tout
contact avec l’appareil pendant le fonctionnement. Laissez le produit re-
froidir suffisamment avant toute intervention.
Respecter la documentation
Suivez toutes les informations données dans les documentations fournies
avec le produit.
Courant continu
4 Description du produit
