Cotes de montage :
638 mm
432 mm
216 mm 216 mm
20 mm 11 mm
79 mm Ø 11 mm
112 mm
105 mm 110 mm
86 mm 130 mm 86 mm
467 mm
619 mm
40 mm
130 mm
648 mm
507 mm

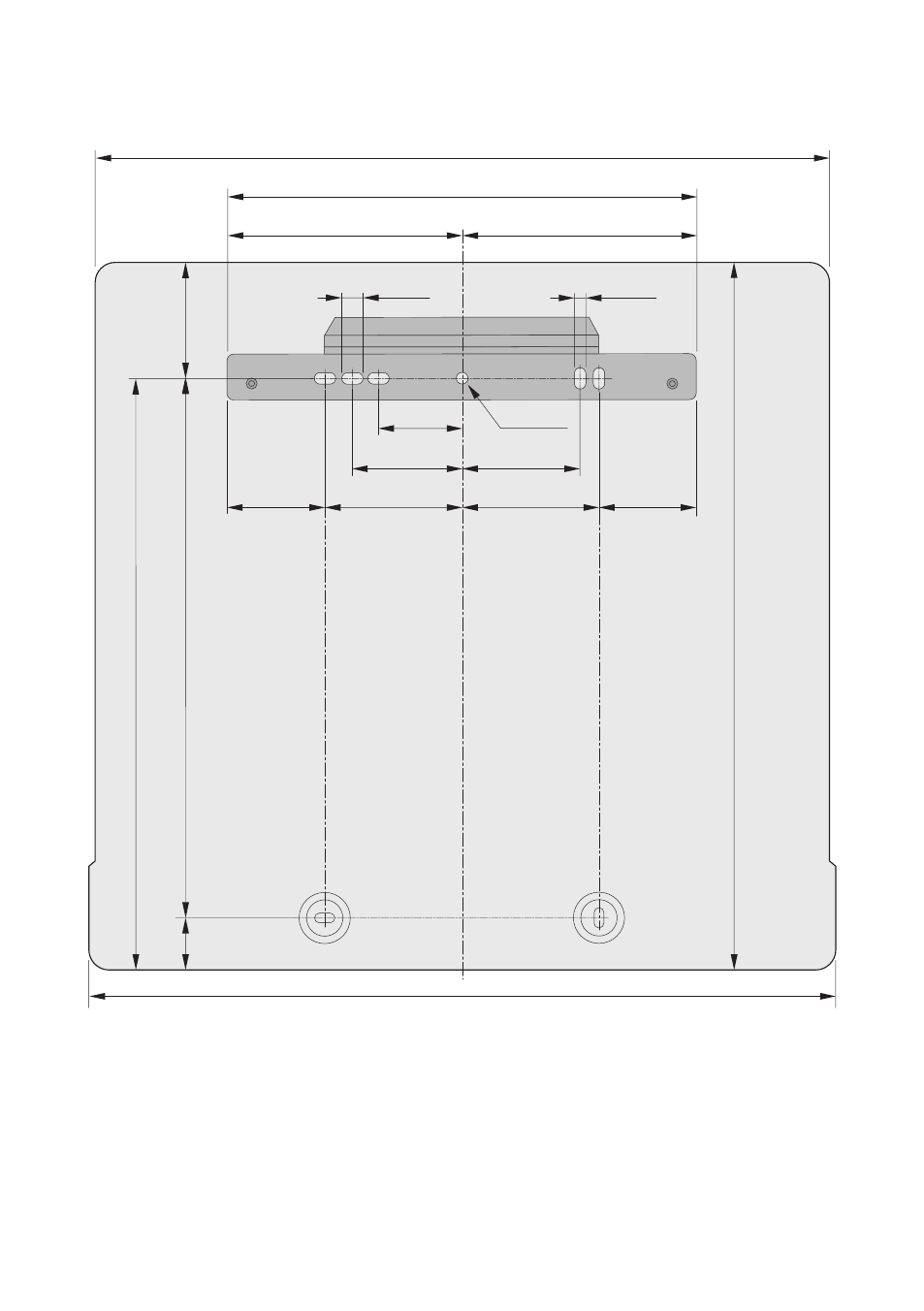

Figure 3 : Position des points de fixation
Distances recommandées :
Afin de garantir une dissipation suffisante de la chaleur, respectez les distances recommandées.
Vous évitez ainsi une réduction de puissance due à une température trop élevée.
