Procédure :
1.
Risque de blessure dû aux lignes endommagées
Des conducteurs ou autres lignes d’alimentation (par exemple de gaz ou de l’eau) peuvent
être posés dans le mur.
• Assurez-vous de ne pas endommager les câbles posés au mur lors du perçage.
2. Positionnez le support mural horizontalement contre le mur et marquez la position des trous de
perçage à l’aide du support mural. Pour cela, utilisez au minimum un trou côté gauche et un
trou côté droit du support mural.
3. Si l’onduleur doit être sécurisé contre l’extraction, marquez la position des trous à percer pour
le dispositif anti-extraction. Respectez les cotes des deux points de fixation sur le dessous du
dos de l’onduleur.
4. Mettez le support mural de côté et percez les trous marqués.
5. Selon le support, insérez si nécessaire les chevilles dans les trous de perçage.
6. Placez le support mural horizontalement et vissez-le avec des vis et des rondelles.

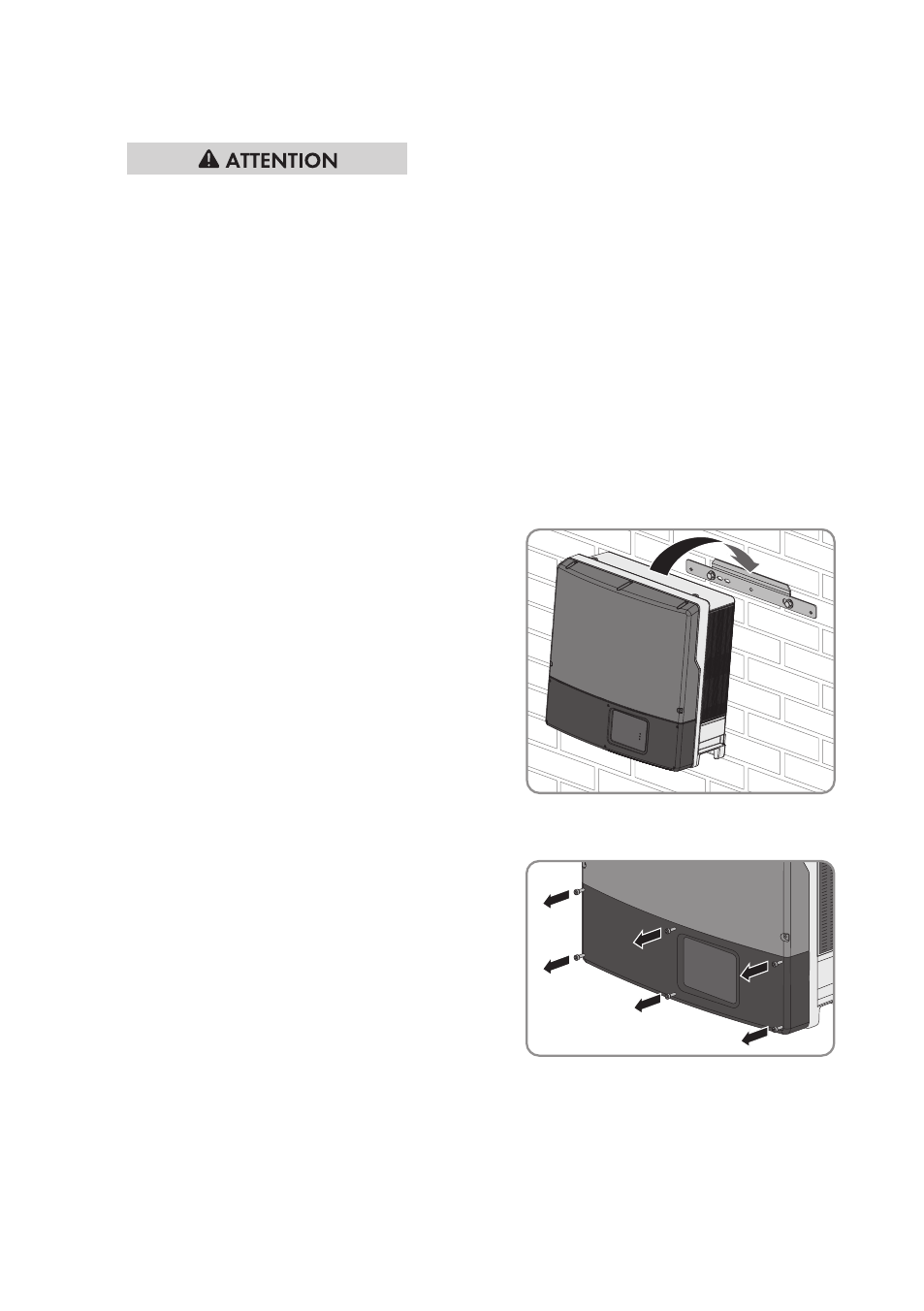

7. Accrochez l’onduleur au support mural.
8. Si l’onduleur a été transporté à l’aide d’une grue, retirez les vis à œillet des filetages à la
partie supérieure et remettez en place les plots de remplissage.
9. Dévissez les six vis du couvercle du boîtier
inférieur à l’aide d’une clé pour vis à six pans
creux (surplat de 3).
