6.2 Aperçu de la zone de raccordement
6.2.1 Vue de dessous
A B C D E
F G

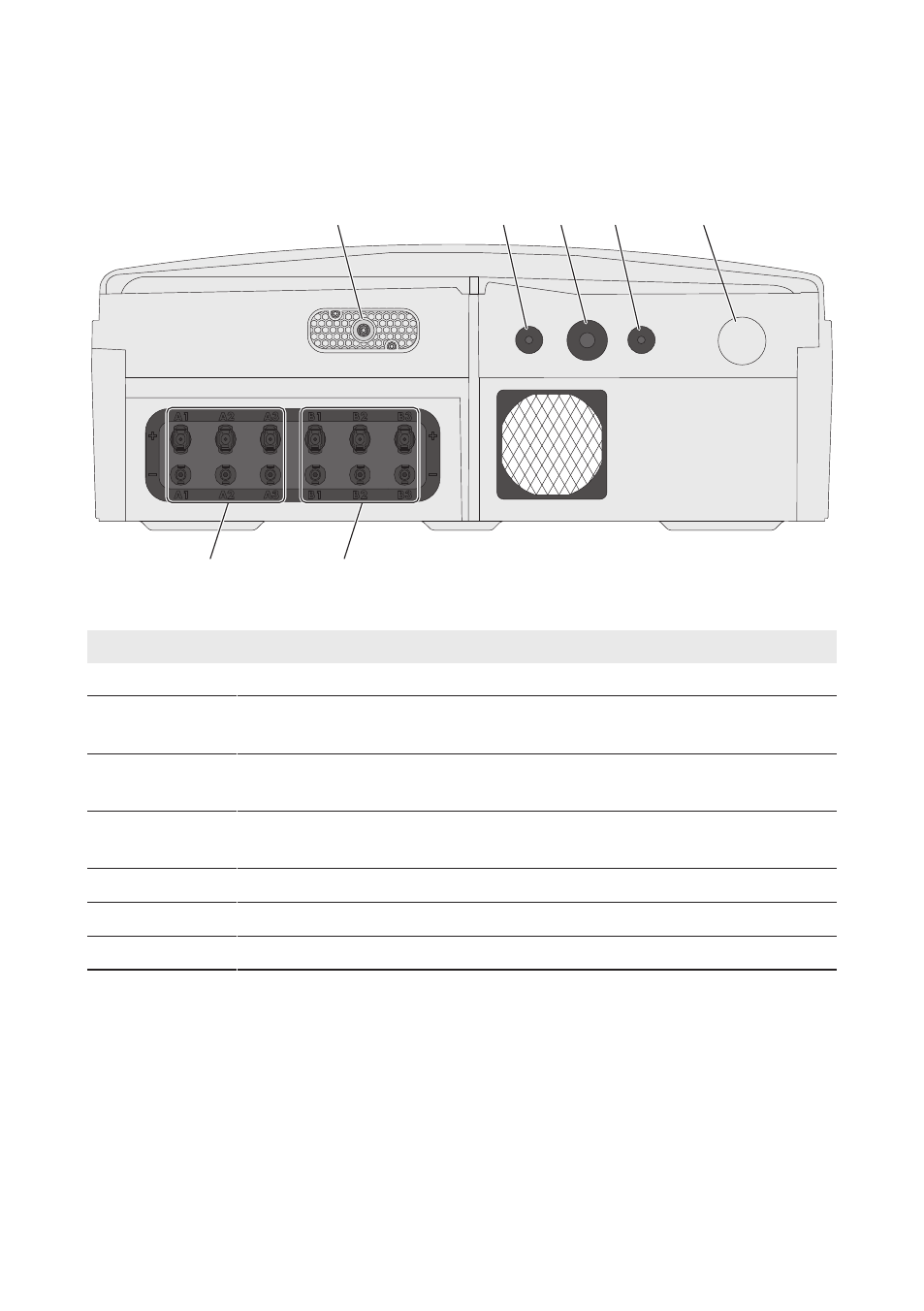

Figure 6 : Ouvertures du boîtier situées sur le dessous de l’onduleur
Position Désignation
A Embase pour l’interrupteur-sectionneur DC
B Ouverture de boîtier M20 avec plot de remplissage pour le câble du relais
multifonction ou du SMA Power Control Module
C Ouverture de boîtier M32 avec plot de remplissage pour les câbles de com-
munication ou le câble réseau
D Ouverture de boîtier M20 avec plot de remplissage pour les câbles de com-
munication ou le câble réseau
E Ouverture de boîtier pour le raccordement AC
F Connecteurs DC positifs et négatifs, entrée B
G Connecteurs DC positifs et négatifs, entrée A
