6.3.3 Raccordement d’une mise à la terre supplémentaire
Si une mise à la terre supplémentaire ou une liaison équipotentielle est requise sur place, vous
pouvez raccorder une mise à la terre supplémentaire à l’onduleur. Cela empêchera la formation
d’un courant de contact en cas de défaillance du conducteur de protection au raccordement pour
le câble AC. Le serre-câble, les vis et la rondelle autobloquante sont inclus dans le contenu de
livraison.
Exigence en matière de câbles :
Utilisation des conducteurs à fils fins
Vous pouvez utiliser un conducteur rigide ou un conducteur flexible à fils fins.
• En cas d’utilisation d’un conducteur à fils fins, le cosse à œillet doit être doublement serti.
Assurez-vous qu’aucun conducteur non isolé n’est exposé en cas de pliage ou tirage.
Ceci garantit une décharge de traction par le cosse à œillet.
☐ Section du câble de mise à la terre : 16 mm² maximum
Procédure :
1. Dénudez le câble de mise à la terre.

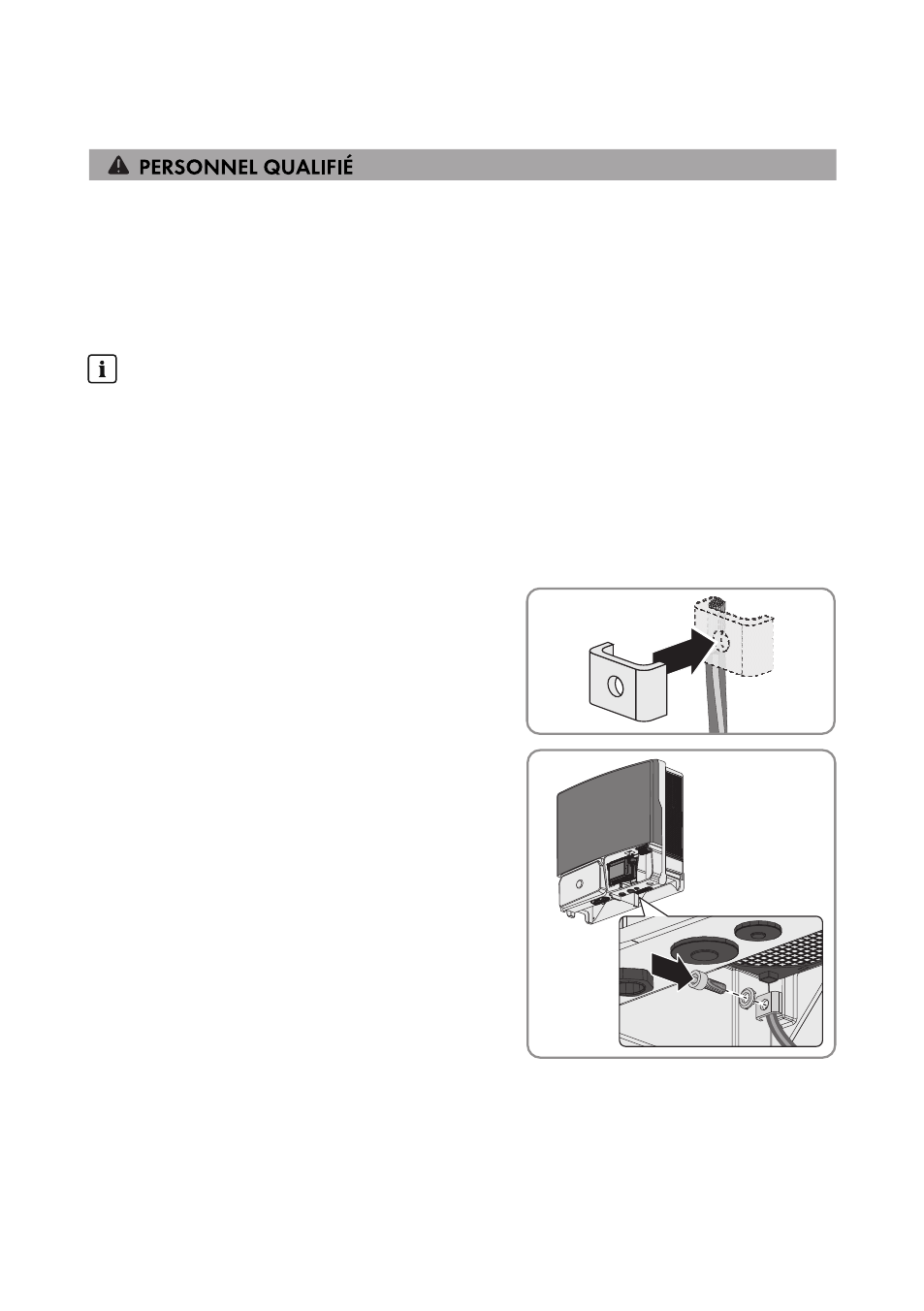

2. Placez le serre-câble sur le câble de mise à la
terre, en plaçant le câble de mise à la terre sur
la gauche.
3. Serrez fermement le serre-câble avec la vis à
tête cylindrique M6 x 16 et la rondelle
autobloquante M6 (couple de serrage : 6 Nm).
Les dents de la rondelle autobloquante doivent
pointer en direction du serre-câble.
