70 Utiliser les cycles d'usinage
2.3
Définition
de
motifs
av
ec
PA
T
TERN
DEF

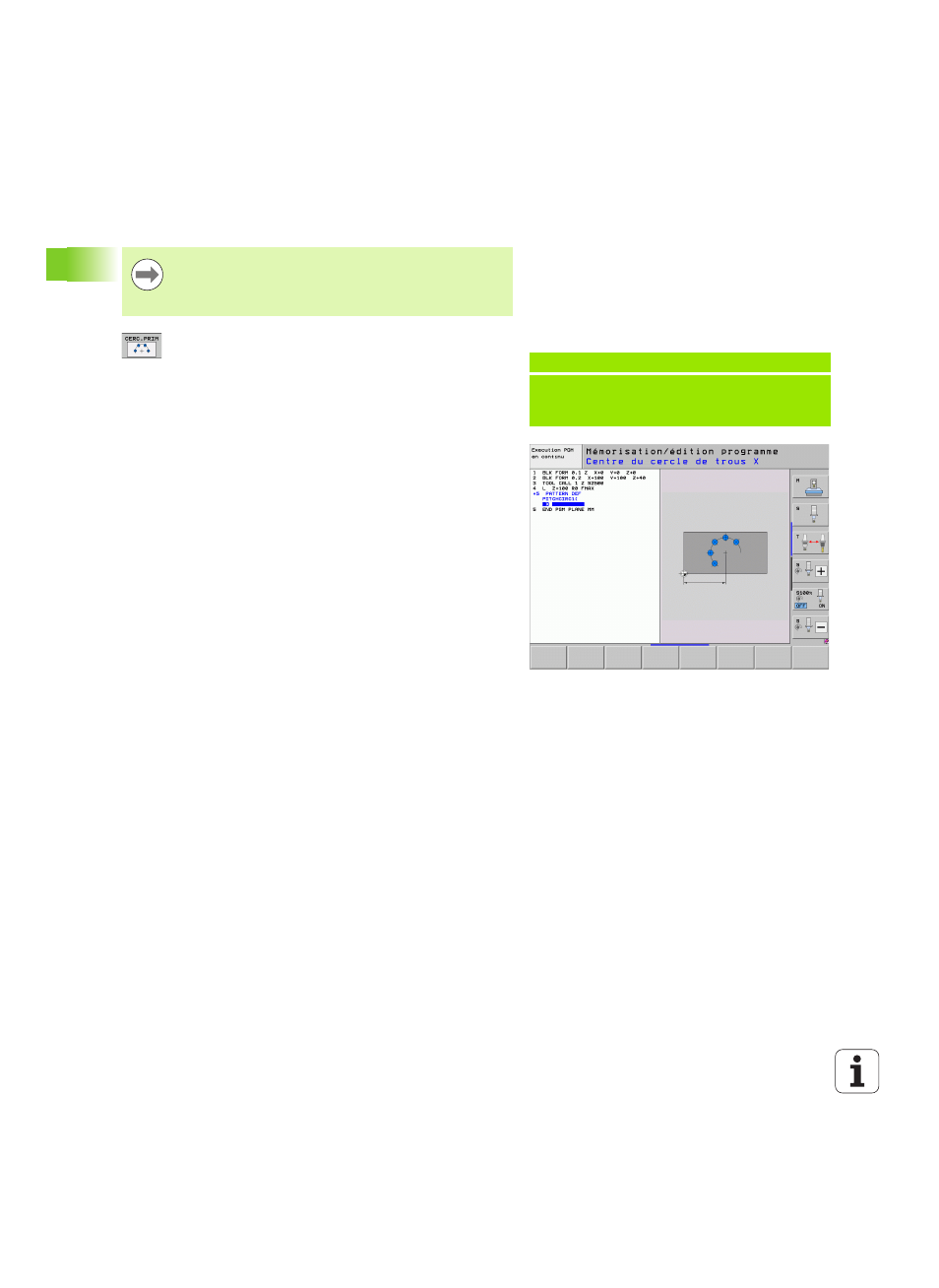

Définir un arc de cercle
 Centre du cercle de trous X
(en absolu): coordonnée
du centre du cercle en X
 Centre du cercle de trous Y
(en absolu): coordonnée
du centre du cercle en Y
 Diamètre du cercle de trous : diamètre du cercle de
trous
 Angle initial : angle polaire de la première position
d'usinage. Axe de référence: axe principal du plan
d'usinage courant (p. ex. X avec l'axe d'outil Z). Valeur
positive ou négative possible
 Incrément angulaire/angle final : angle polaire
incrémental entre deux positions d'usinage. Valeur
positive ou négative possible En alternative, on peut
introduire l'angle final (commutation par softkey)
 Nombre d'usinages : nombre total de positions
d'usinage sur le cercle
 Coordonnée surface pièce (en absolu): introduire la
coordonnée Z à laquelle doit débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Exemple : Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
