442 Cycles palpeurs: contrôle automatique des pièces
16.9 MESURE INTERIEUR RAINU
RE (cy
cle 425, DIN/ISO:
G425)
16.9 MESURE INTERIEUR RAINURE
(cycle 425, DIN/ISO: G425)

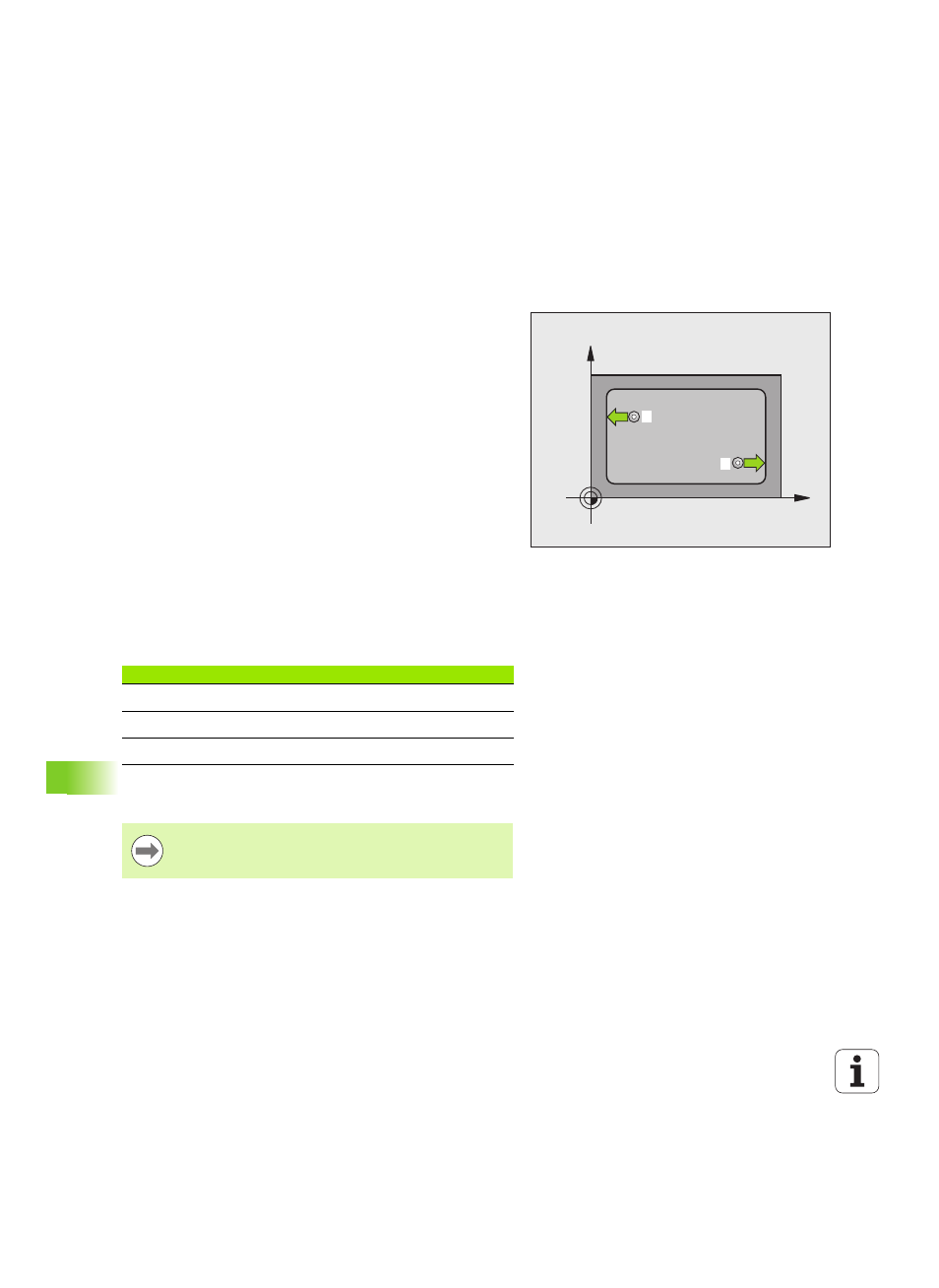

Mode opératoire du cycle
Le cycle palpeur 425 détermine la position et la largeur d'une rainure
(poche). Si vous définissez les tolérances correspondantes dans le
cycle, la TNC compare la valeur effective à la valeur nominale et
mémorise l'écart dans un paramètre-système.
1
La TNC positionne le palpeur en avance rapide (valeur dans
PM6150) et, selon la logique de positionnement, (voir „Exécuter
les cycles palpeurs” à la page 336)au point de palpage 1 . La TNC
calcule les points de palpage à partir des données du cycle et de la
distance d'approche programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120). 1. palpage toujours dans le sens positif de l'axe
programmé
3 Si vous introduisez un décalage pour la deuxième mesure, la TNC
déplace le palpeur (si nécessaire à la hauteur de sécurité) au point
de palpage suivant 2 et exécute à cet endroit la deuxième
opération de palpage. Si la longueur nominale est importante, la
TNC positionne le palpeur en avance rapide au second point de
palpage. Si vous n'introduisez pas de décalage, la TNC mesure
directement la largeur dans le sens opposé
4 La TNC dégage ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que l'écart dans les
paramètres Q suivants:
Attention lors de la programmation!
X
Y
1
2
Numéro paramètre Signification
Q156 Valeur effective longueur mesurée
Q157 Valeur effective de la position milieu
Q166 Ecart de la longueur mesurée
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
