432 Cycles palpeurs: contrôle automatique des pièces
16.6 MESURE EXTERIEUR CER
C
LE (cy
cle 422, DIN/ISO:
G422)

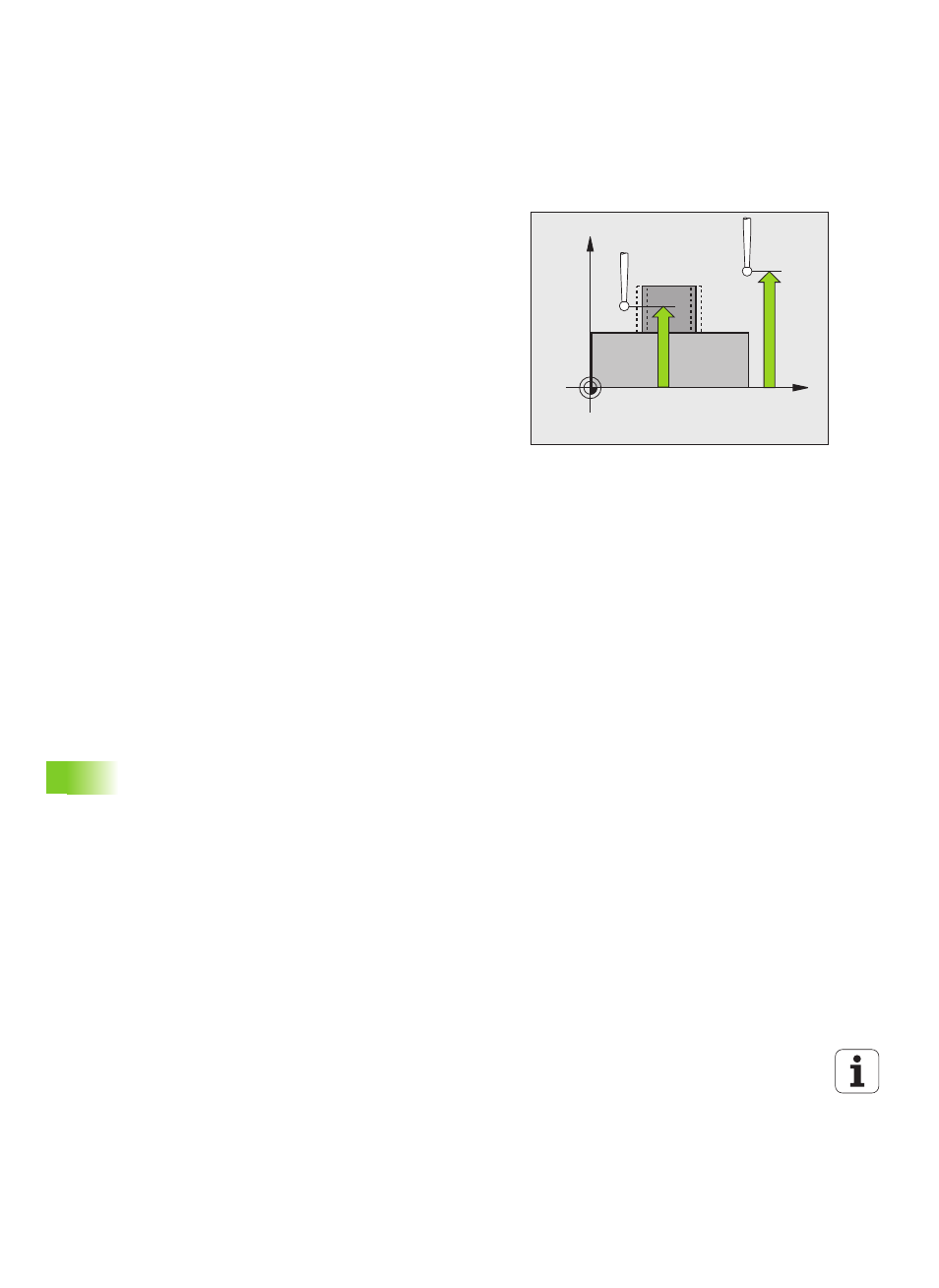

 Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
 Déplacement haut. sécu.
Q301: définir comment le
palpeur doit se déplacer entre les points de mesure:
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de sécurité
En alternative PREDEF
 Cote max. du tenon Q277: diamètre max. autorisé
pour le tenon. Plage d’introduction 0 à 99999,9999
 Cote min. du tenon Q278: diamètre min. autorisé
pour le tenon. Plage d’introduction 0 à 99999,9999
 Tolérance centre 1er axe Q279: écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
 Tolérance centre 2ème axe Q280: écart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d’introduction 0 à 99999,9999
X
Z
Q261
Q260
