II Informations techniques
II - 2 P
a
ra
métr
er le système

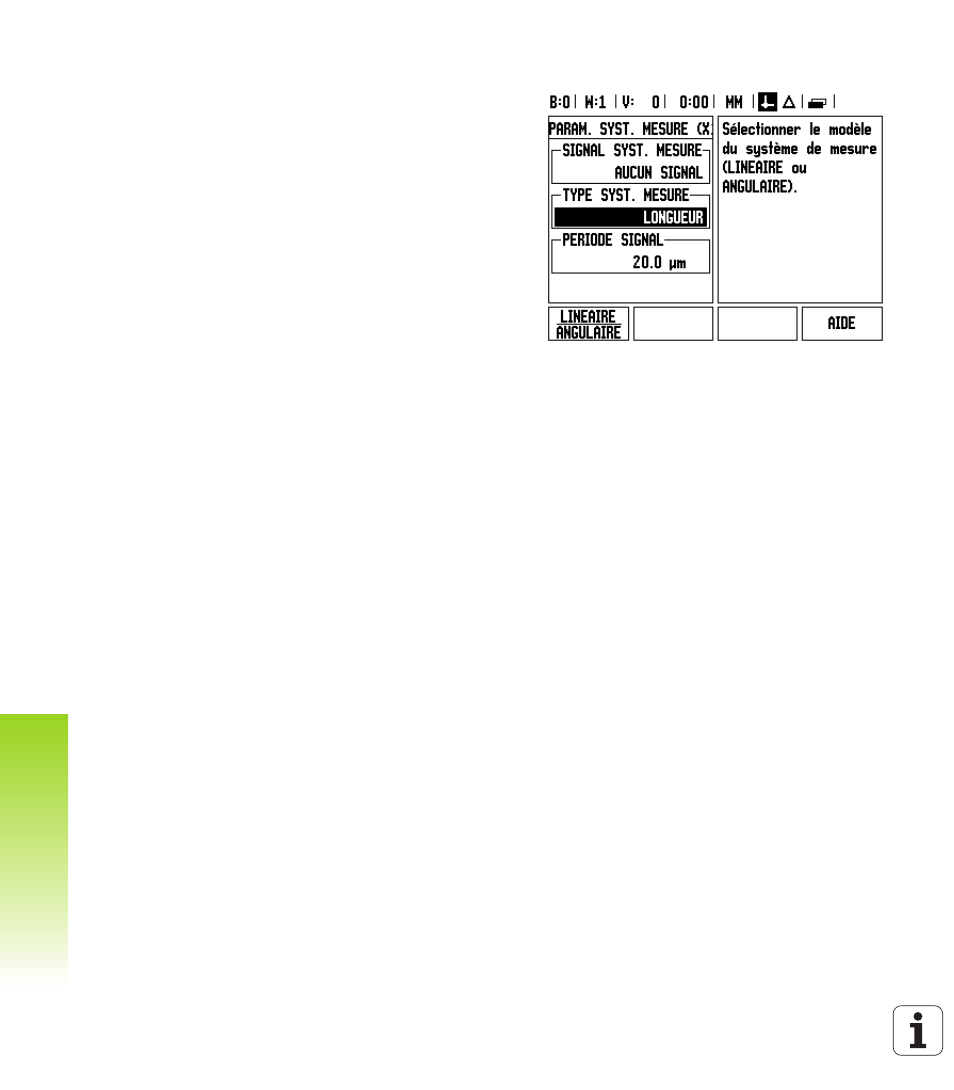

Définir le système de mesure
Les paramètres DEF. SYST. MESURE définissent la résolution et le
type de système de mesure (linéaire ou angulaire), le sens de
comptage et le type de marque de référence.
 Lorsque vous ouvrez le menu PARAMETRER SYSTEME, le curseur
se positionne automatiquement sur le paramètre DEF. SYST.
MESURE. Confirmez avec ENTER. Une liste de trois systèmes de
mesure disponibles apparaît (ENTREE X1, X2, X3).

Choisissez le système de mesure à insérer ou à modifier et
confirmez avec ENTER.
 Des données par défaut sont présentes dans le champ SIGNAL.
SYST. MESURE.
 Le curseur est positionné sur le champ PERIODE SIGNAL.
Sélectionnez le type de système de mesure avec la softkey
LONGUEUR/ANGLE.
 Avec les systèmes de mesure linéaires, choisissez dans le champ
PERIODE SIGNAL avec les softkey GROSSIER ou FIN la période de
signal des systèmes de mesure en µm (2, 4, 10, 20, 40, 100, 200,
10 240, 12 800). Mais vous pouvez aussi introduire directement la
période de signal à l'aide du pavé numérique. Les périodes des
signaux des systèmes de mesure angulaire sont introduits
directementCf. „Paramètres du système de mesure” à la page 99.
 Dans le champ MARQUE DE REFERENCE appuyez sur la softkey
MARQUE REF. et indiquez AUCUNE; UNE OU CODEES si votre
système de mesure ne possède aucune marque de référence, s'il
en possède une seule ou plusieurs à distances codées.
