Confirmer avec ENTER (la dernière valeur
présélectionnée sera utilisée).
Percez le trou 2 : Déplacer l'axe Z à la valeur
d'affichage zéro. Le petit carré du curseur graphique
de positionnement est centré entre les deux
marques. Dégager le foret.
Softkey 1/2

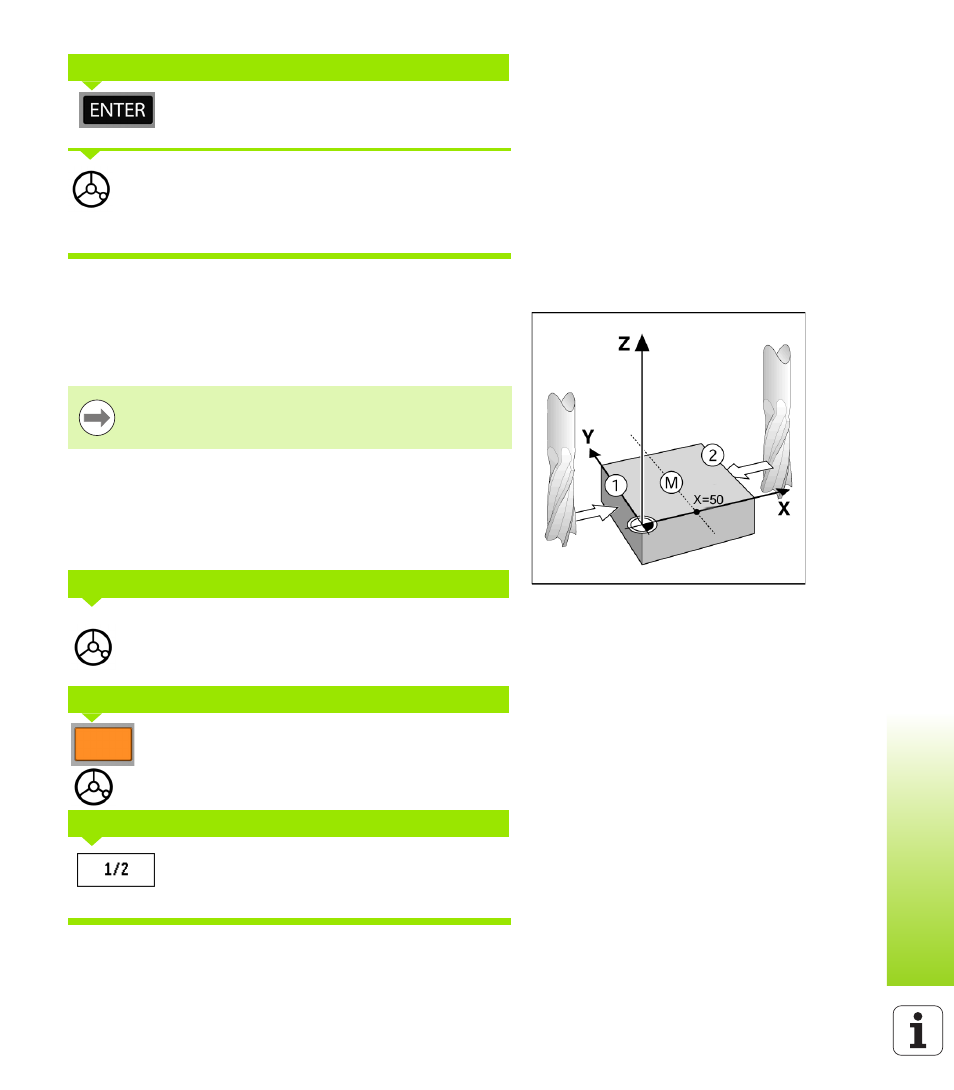

La softkey 1/2 dans l'écran permet de déterminer la milieu (ou le
centre) de la course entre deux positions situées sur l'axe choisi de la
pièce. Ceci est possible aussi bien en mode valeur effective qu'en
mode chemin restant.
Exemple :
déterminer le centre sur un axe sélectionné
Valeur en X : X = 100 mm
Centre : 50 mm
Déplacer l'outil au premier point.
Avec la softkey INIT./RAZ, choisir RAZ.
Appuyer sur la touche d'axe X et
2. ALLER AU POINT 2
Appuyer sur la softkey 1/2, sur la touche d'axe X et se
déplacer à la valeur d'affichage zéro. Le point de
centre est ainsi déterminé.
POSITION NOMINALE
En mode de fonctionnement valeur effective, cette
fonction modifie les positions des points d'origine.
1. ALLER AU 1ER POINT
DECOMPTER VERS ZERO ET SE DEPLACER AU DEUXIEME POINT
APPUYER SUR 1/2 ET SE DEPLACER A ZERO
