Palpage avec un outil
Toutefois, même si pour définir les points d'origine, vous utilisez un
outil ou un palpeur mécanique, vous pouvez exploiter les fonctions de
palpage du ND 780.
Préparation : définir l'outil actif qui servira à l'initialisation du point
d'origine.
Exemple:
Palper l'arête de la pièce et initialiser cette arête comme
ligne de référence
Axe du point d'origine: X = 0 mm
Diamètre d'outil : D = 3 mm

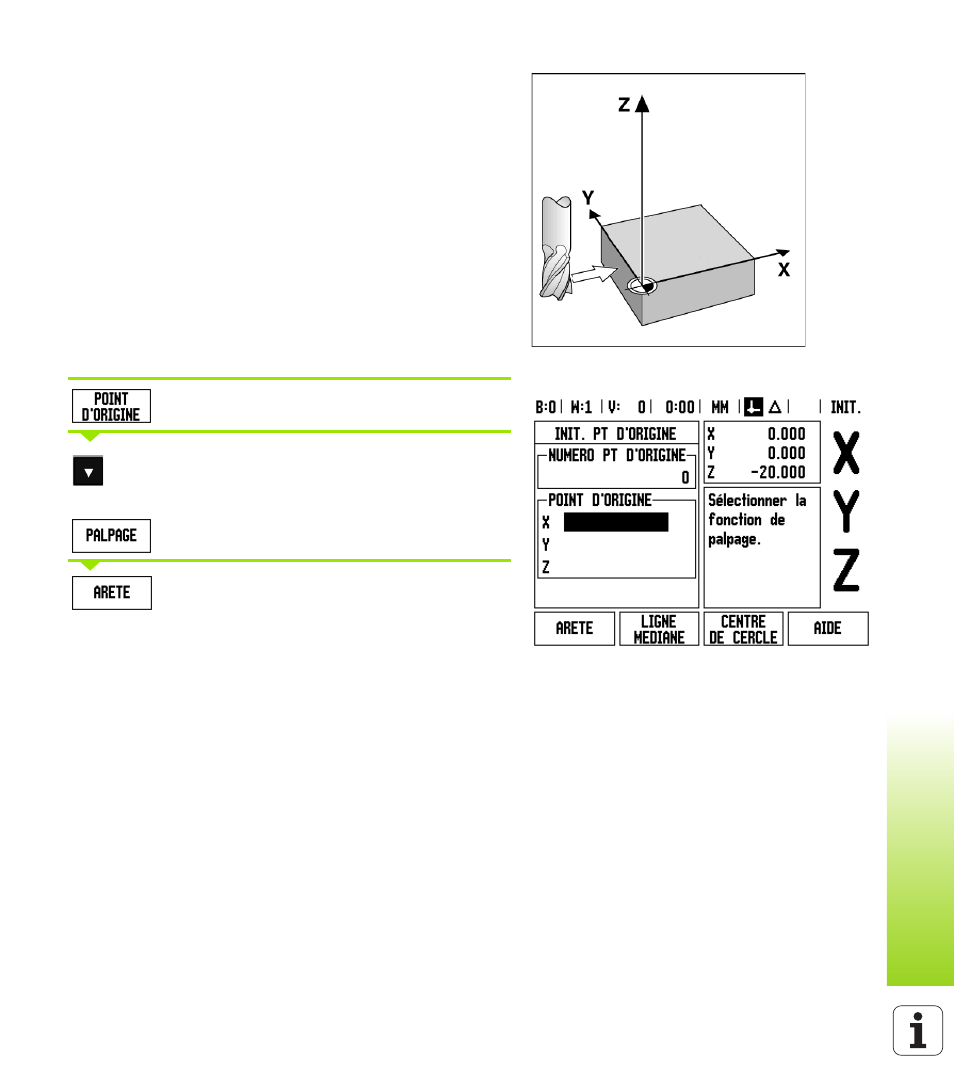

Appuyer sur POINT D'ORIGINE.
Avec la touche fléchée EN BAS, déplacez le curseur
sur le champ AXE X.
Appuyer sur la softkey PALPAGE.
Appuyer sur la softkey ARETE.
