ND 780
21
I - 2 Utilisation du ND 780
Remarques sur la saisie des données
 Avec le pavé numérique, vous saisissez des valeurs dans les
champs.
 Avec la touche ENTER, vous confirmez les données saisies dans un
champ et retournez dans l'écran précédent.
 Pour effacer les données saisies ou les messages d'erreur, ou pour
retourner dans l'écran précédent, appuyez sur la touche C. Une
exception existe : la touche C sert à mémoriser la saisie des
données lorsque l'on est dans le tableau des corrections d'erreur
non linéaire.
 SOFTKEYS indiquent les diverses fonctions de fraisage et de
tournage. Vous sélectionnez ces fonctions en appuyant sur la
touche softkey située juste en dessous de la softkey
correspondante. Les fonctions softkey sont réparties sur trois
pages, dont l'accès est possible avec les touches A GAUCHE/A
DROITE (voir en bas).
 Avec les touches A GAUCHE/A DROITE vous naviguez dans les
trois pages d'écran contenant les fonctions softkeys disponibles. La
page en cours est affichée dans la barre d'état en haut de l'écran.
 Avec les touches fléchées EN HAUT/EN BAS, vous déplacez le
curseur dans les différents champs d'un masque de saisie et dans
les listes d'un menu. Lorsque le curseur a atteint la fin de la liste du
menu, il retourne automatiquement au début.
Description générale

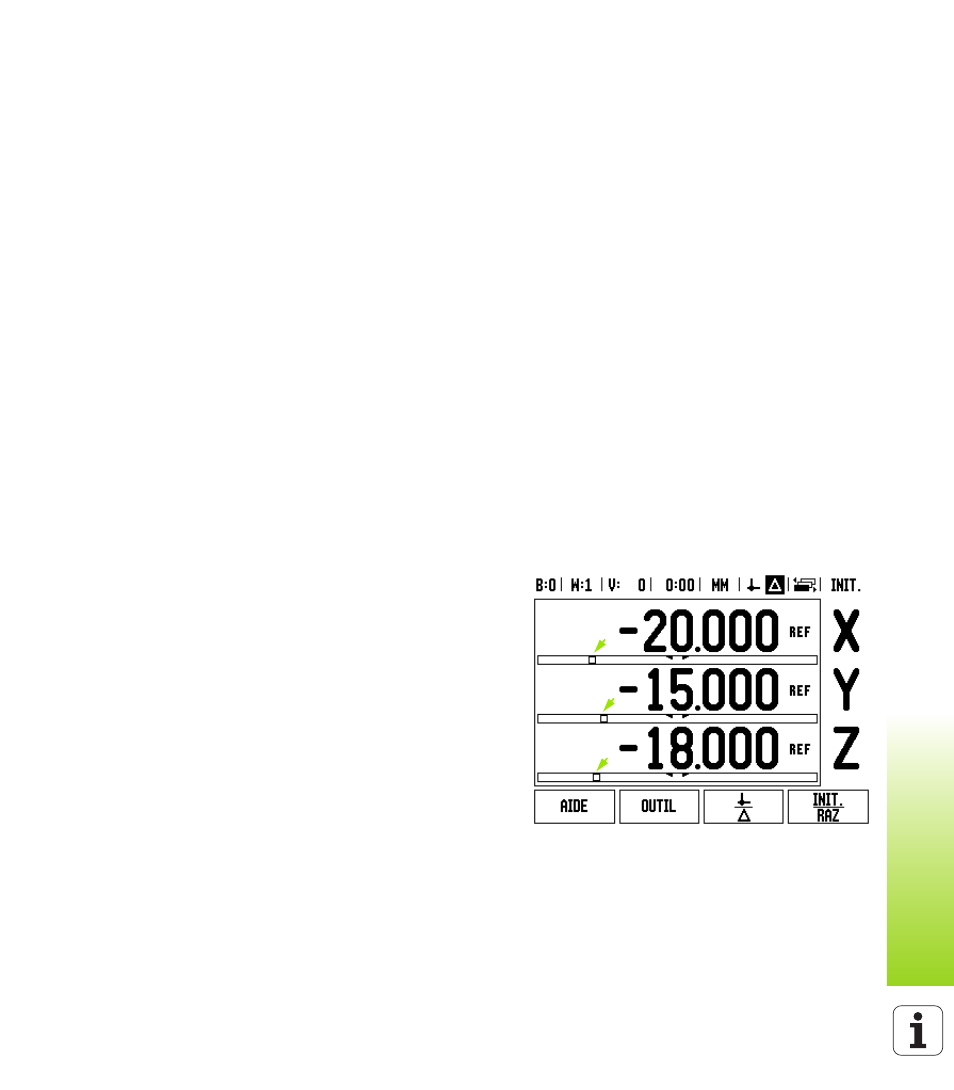

Curseur graphique de positionnement
Lors du "décomptage vers zéro" (dans le mode chemin restant), le
ND 780 vous assiste en affichant un curseur graphique de
positionnement.
Le ND 780 affiche une aide graphique de positionnement sous la
forme d'une petite barre rectangulaire située en dessous de l'axe à
décompter vers zéro.Deux marques triangulaires au centre de la barre
symbolisent la position nominale.
Un petit carré symbolise le chariot de l'axe. Pendant le positionnement
de l'axe à la position nominale apparaît une flèche de direction dans le
carré. Le carré lui-même ne se déplace que lorsque le chariot se trouve
à proximité de la position nominale. Réglage du curseur graphique de
positionnement : cf. page 29 dans le menu PARAMETRER USINAGE.
