HEIDENHAIN ND 780 - Manuel (Page 41)

ND 780
41
I - 3 F
o
nctions de fr
aisag
e

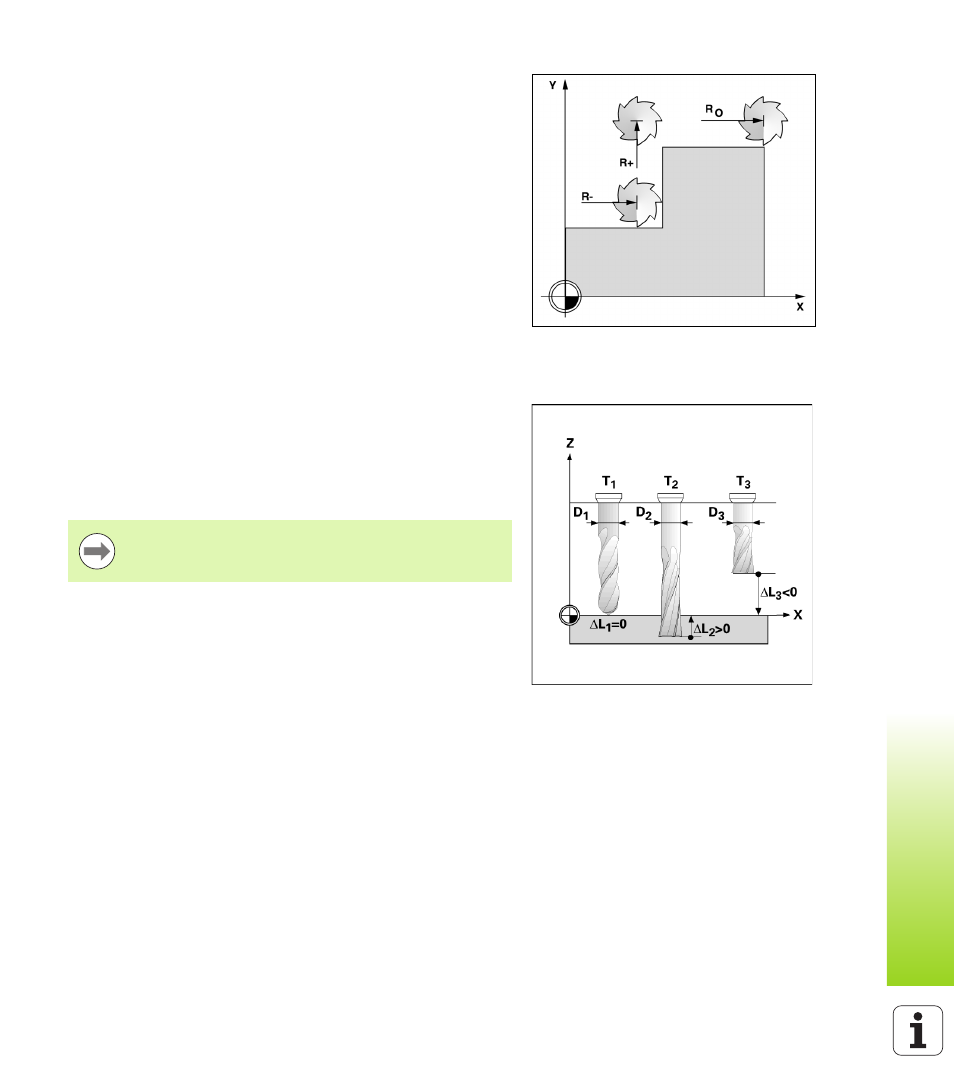

Correction du rayon d'outil
Le ND 780 dispose d'une fonction de correction de rayon d'outil. Cela
permet d'introduire directement le cotes d'un dessin. Lors de
l'usinage; le ND 780 indique le déplacement augmenté de la valeur du
rayon d'outil (R+) ou réduit (R-). Informations plus précises : Cf.
„Softkey PRESEL. VALEUR” à la page 81
Signe pour le correcteur de longueur
Δ
L
L'outil est plus long que l'outil de référence : Δ L > 0 (+)
L'outil est plus court que l'outil de référence : Δ L <0 (–).
Le décalage de longueur peut être saisi manuellement quand il est
connu ou introduit automatiquement par le ND 780. Pour plus de
détails sur la softkey MEMORISER LONGUEUR, étudiez l'exemple
suivant illustrant l'utilisation du tableau d'outils.
La longueur d'outil à saisir correspond à la différence de
longueur Δ L entre l'outil et l'outil de référence. L'outil T1
est l'outil de référence.
