Touche FRAISAGE OBLIQUE
Données nécessaires :
 Plan : le plan d'usinage
 Point de départ : début de ligne.
 Point final : fin de la ligne.
 Incrément : distance de déplacement de l'outil entre chaque passe
(optionnel).
 La valeur de l'incrément est définie en positif ou en négatif, selon la
définition du point de départ ou du point final.
1. Etape : introduire les données

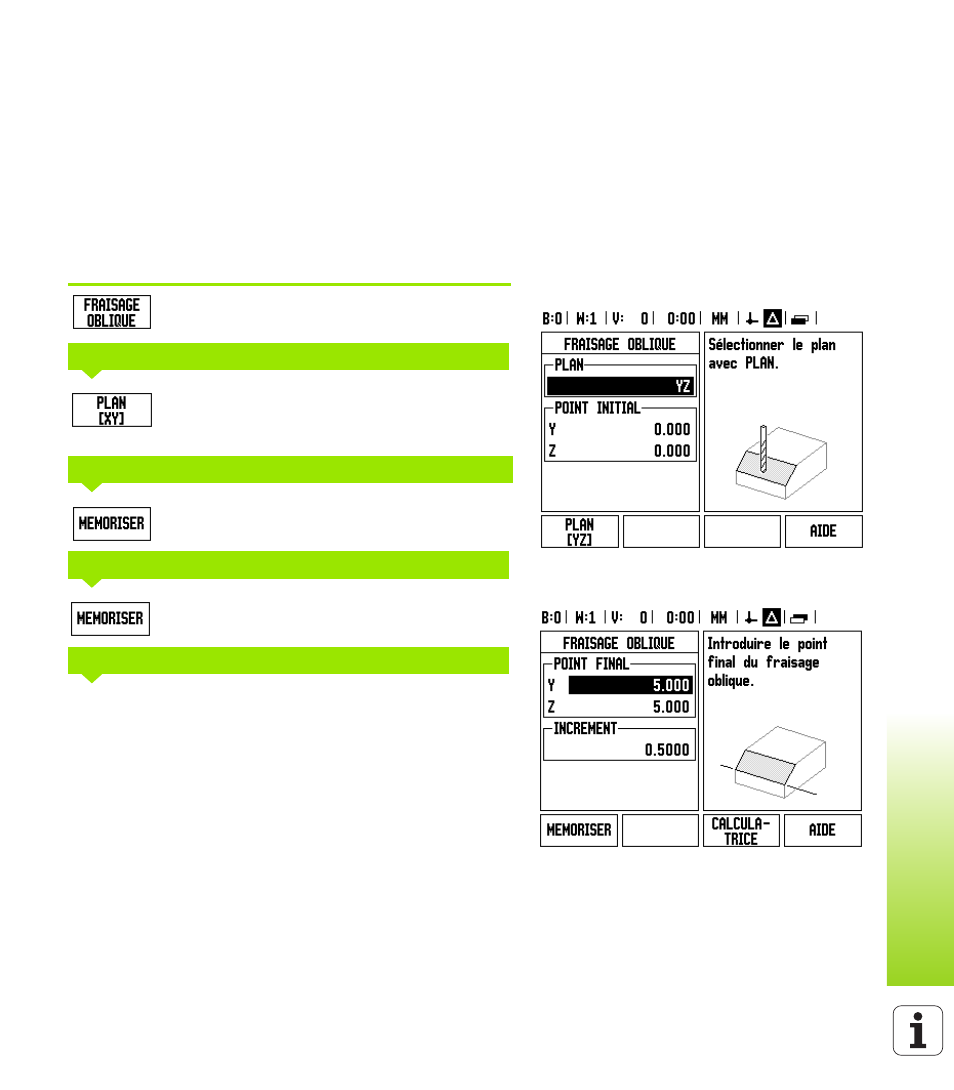

Appuyer sur la softkey FRAISAGE OBLIQUE pour
ouvrir le masque de saisie et introduire les données.
Appuyer sur la softkey PLAN autant de fois que
nécessaire pour que le plan correct ainsi que le
graphique correspondant s'affichent.
Introduire les coordonnées du point milieu ou valider
la position actuelle avec NOTE.
Introduire les coordonnées du point final ou valider la
position actuelle avec NOTE.
Introduire l'incrément angulaire (option). L'incrément
angulaire est le pas en profondeur pour chaque passe
le long de la droite.
CHOIX DU PLAN
POINT INITIAL
POINT FINAL
INCREMENT
