Softkey PRESEL. VALEUR
La fonction de la softkey PRESEL.VALEUR a déjà été expliquée dans
ce manuel (Cf. „Softkey PRESEL. VALEUR” à la page 53). Les
informations et les exemples du chapitre concerné se référent aux
opérations de fraisage. Les principes de base décrits restent valables
pour les opérations de tournage, à l'exception de deux fonctions:
corrections de rayon d'outil (R+/R–) et introduction de valeurs du
diamètre et du rayon.
La correction de rayon d'outil ne peut pas être exploitée avec les outils
de tournage. La softkey correspondante n'est donc pas disponible lors
de la présélection des valeurs lorsque vous avez choisi l'application
tournage.
Pour les opérations de tournage, les valeurs peuvent être introduites
en tant que valeurs de rayon ou de diamètre. Par conséquent, lorsque
vous introduisez des valeurs, assurez-vous que la visualisation de
cotes soit dans le mode d'affichage correct (rayon ou diamètre). Une
valeur de diamètre est indiquée avec le symbole Ø. Pour commuter le
mode d'affichage, utilisez la softkey RX (cf. ci-dessous).
Softkey RX (RAYON/DIAMETRE)
Sur les plans de pièces, les pièces de tournage sont généralement
cotées en diamètre. Le ND 780 peut afficher soit le diamètre, soit le
rayon. Pour l'affichage d'un axe au diamètre, le symbole (Ø) est affiché
derrière la valeur de position.

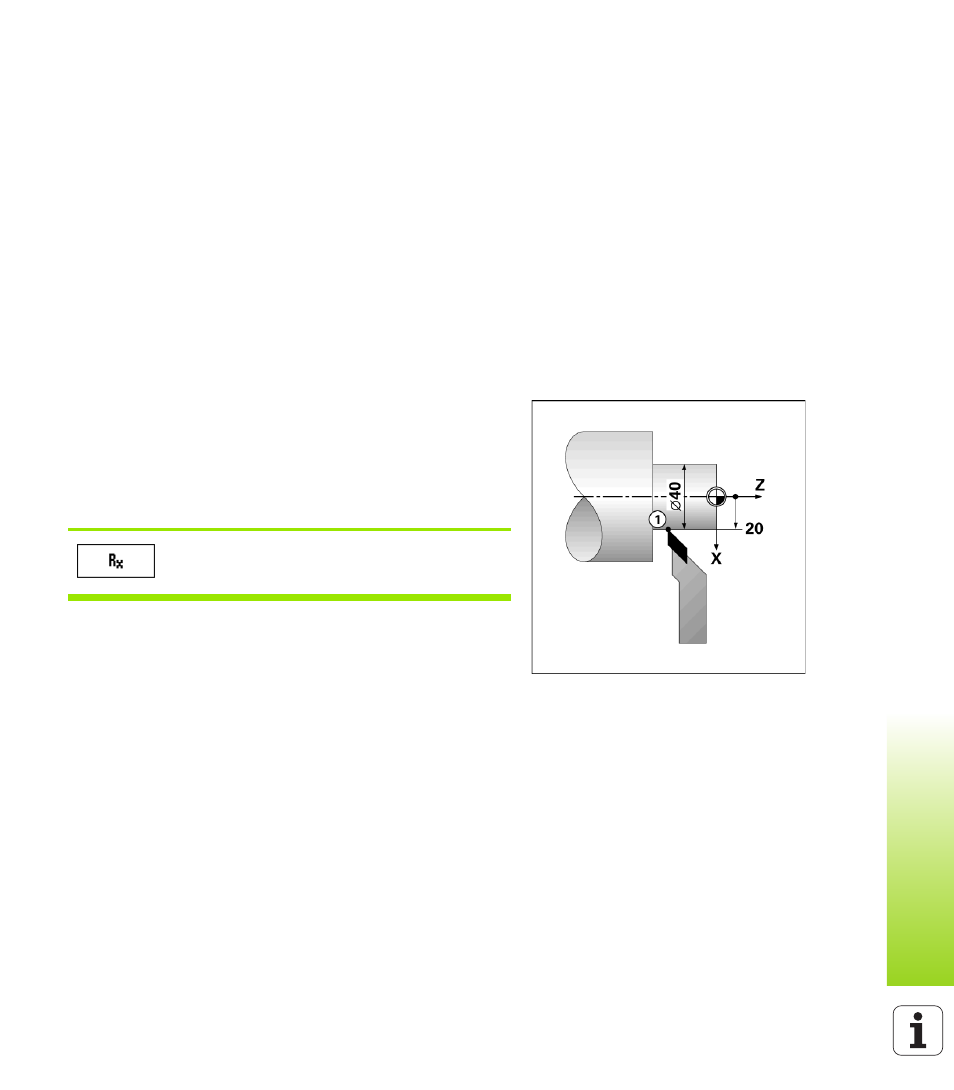

Exemple :
Affichage du rayon, position 1 X = 20 mm
Affichage du diamètre, position 1 X = Ø 40 mm
Pour commuter l'affichage du rayon au diamètre,
appuyer sur la softkey Rx.
