106
ENTRETIEN
Accélérateur
Vérification de la poignée de commande et du câble
de l’accélérateur
1. Faites tourner la poignée de commande de l’accélérateur. Elle doit
tourner en douceur à partir de sa position initiale jusqu’à la position
complètement ouverte, puis revenir à sa position initiale. La poignée doit
revenir rapidement à sa position initiale lorsque vous la relâchez.
2. Le jeu libre de l’accélérateur, le jeu libre de la poignée de commande de
l’accélérateur entre sa position initiale et le point de résistance du câble,
doit varier de 3 à 6 mm (1/8 à 1/4 po).
3. Réglez le jeu de la commande d’accélérateur, au besoin.
Réglage du jeu de la commande d’accélérateur
1. Dégagez les manchons de caoutchouc des deux dispositifs de réglage de
câble, puis desserrez les deux écrous de blocage du dispositif de réglage.
2. Tournez les dispositifs de réglage du câble le plus loin possible sur le câble.
3. Tournez le dispositif de réglage du câble d’ouverture de l’accélérateur jusqu’à ce que le jeu libre de l’accélérateur soit de
3 à 6 mm (1/8 à 1/4 po).
4. Maintenez la poignée de commande de l’accélérateur en position complètement fermée et tournez le dispositif de réglage
du câble de fermeture de l’accélérateur jusqu’à ce que vous sentiez une résistance.
5. Serrez les écrous de blocage des dispositifs de réglage des deux câbles et réinstallez en place les deux manchons de
caoutchouc.
6. Vérifiez que la poignée d’accélérateur se déplace en douceur sur toute la plage de rotation et revienne librement à sa
position initiale une fois relâchée.

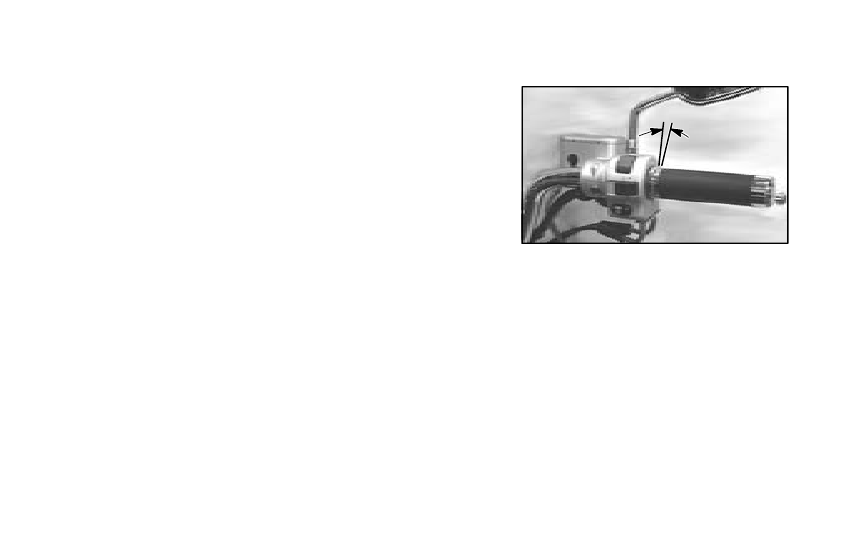

3 à 6 mm
(1/8 à 1/4 po)
