33

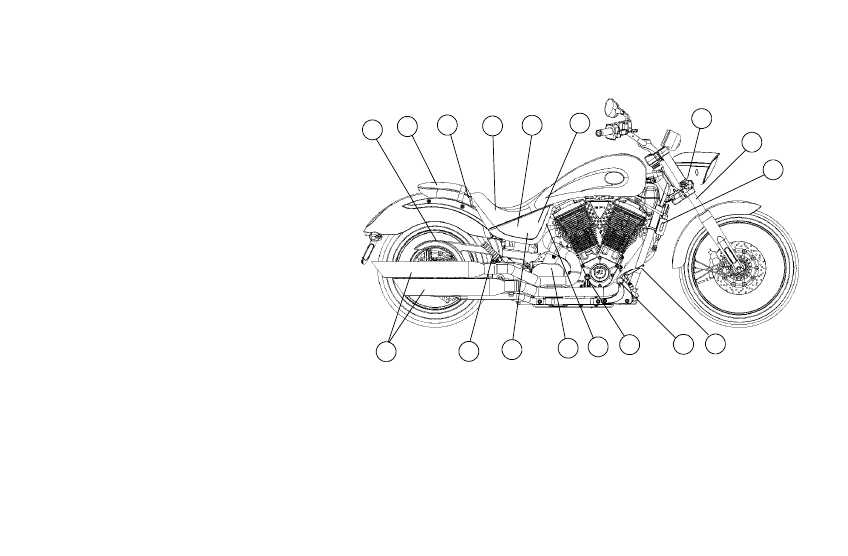

IDENTIFICATION DES COMPOSANTS
VUE DU CÔTÉ DROIT – VEGAS/VEGAS EIGHT BALL
1. Courroie d’entraînement
(sous le capot de protection)
2. Siège de passager
(sauf la VEGAS EIGHT BALL)
3. Harnais de sécurité
4. Selle du conducteur
5. Capot latéral
6. Amortisseur arrière
(accès par capot latéral droit)
7. Clignotant avant
8. Fourche avant
9. Refroidisseur d’huile
10. Pédale de frein arrière
11. Repose-pieds du pilote
12. Bouchon de vidange d’huile du moteur
(sous le moteur)
13. Réservoir de liquide de freins arrière
(sous le capot latéral)
14. Pignon d’entraînement (sous le capot)
15. Fusibles (sous le capot latéral)
16. Repose--pied du passager
(sauf la VEGAS EIGHT BALL)
17. Silencieux d’échappement (2)
1 2 4 6 5
7
8
9
10 11 12 13 14 15 16
3
17
