2 ETHM-2 SATEL
+12V – sortie d'alimentation (si le module est alimenté par la tension alternative)
ou entrée d'alimentation (12 V DC ±15%).
OUT1…OUT4 – sorties à bas courant du type OC de régime jusqu'à 50 mA. En état actif
elles sont court-circuitées à la masse. Elles peuvent être utilisées
à commander des dispositifs de la prise de puissance pas trop grande
(p. ex. : voyants LED, sirènes avec leur propre alimentation) ou relais
(il est possible).
Z1…Z8 – zones. Il est possible de brancher aux zones, p. ex. les sorties
de la centrale d'alarme (après avoir programmé convenablement
la centrale et le module ETHM-2 cela permettra à réaliser
la télésurveillance de l'état de la centrale d'alarme non équipée
de transmetteur téléphonique).
TIP, RING – bornes pour connecter le transmetteur téléphonique à la centrale d'alarme.
Note : Il est interdit de connecter la centrale téléphonique ou les dispositifs simulant la ligne
téléphonique analogique aux bornes TIP et RING.

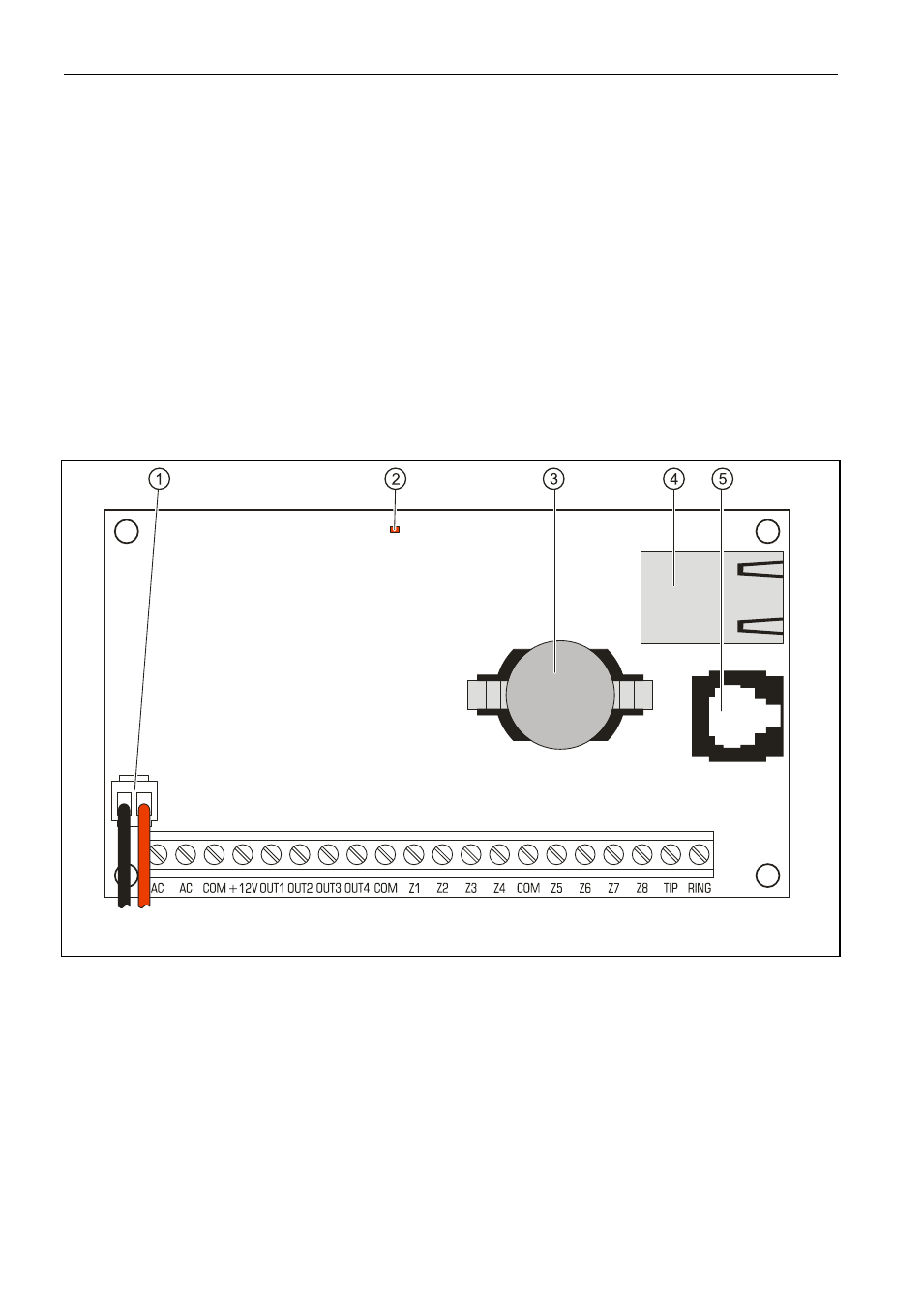

Fig. 1. Vue de la carte électronique du module.
Légende pour la figure :
1 – câbles pour connecter la batterie (il faut connecter la batterie uniquement au moment
où le module est alimenté par la tension alternative de 16 V (±10%)).
2 – voyant LED signalant par le clignotement l'état du module :
– est allumé pour un court moment – le dispositif fonctionne correctement
– clignote régulièrement lentement – une erreur de la mémoire qui contient
des données de configuration
– clignote régulièrement vite – le change de logiciel du module est en marche
3 – batterie CR2032 3 V maintenant le fonctionnement de l'horloge temps réel.
4 – prise RJ-45 sert à connecter le module au réseau Ethernet. Il est nécessaire d'utiliser
un câble conforme au standard 100Base-TX. La prise a deux voyants LED incorporés.
