Ne pas installer le détecteur dans les lieux à forte concentration de poussière et dans les lieux
de formation et condensation de la vapeur d’eau.
Eviter d’installer le détecteur à proximité des radiateurs et des cuisinières.
Mettre le système hors tension avant d’effectuer tous raccordements électriques.
1. Enlever le cache-poussière.
2. Tourner le couvercle dans le sens antihoraire (fig. 5) et l’enlever (fig. 6).
3. A l’aide des broches et des vis, fixer l’embase du boitier sur le plafond.
4. Configurer le détecteur à l’aide des micro-interrupteurs DIP-switch (voir : C
ONFIGURATION DU DETECTEUR ).
5. Visser les fils aux bornes correspondantes de l’embase du boitier (voir : R ACCORDEMENT DES FILS ).
6. Remettre le couvercle du détecteur et le tourner dans le sens horaire.
7. Si dans le local où le détecteur est installé sont réalisés des travaux risquant de contaminer la chambre
optique par des poussières, couvrir temporairement le détecteur d’un cache-poussière en plastique.
Note: Il est recommandé de garder le cache-poussière en cas de travaux de réparation dans l’avenir.
3.1 Configuration du détecteur
Numéro
de l’interrupteur
Fonction
Position de l’interrupteur
OFF ON
1 type du relais NO NF
2 mémoire d’alarme désactivée activée
3 détection de la chaleur désactivée activée
4 détection de la fumée désactivée activée

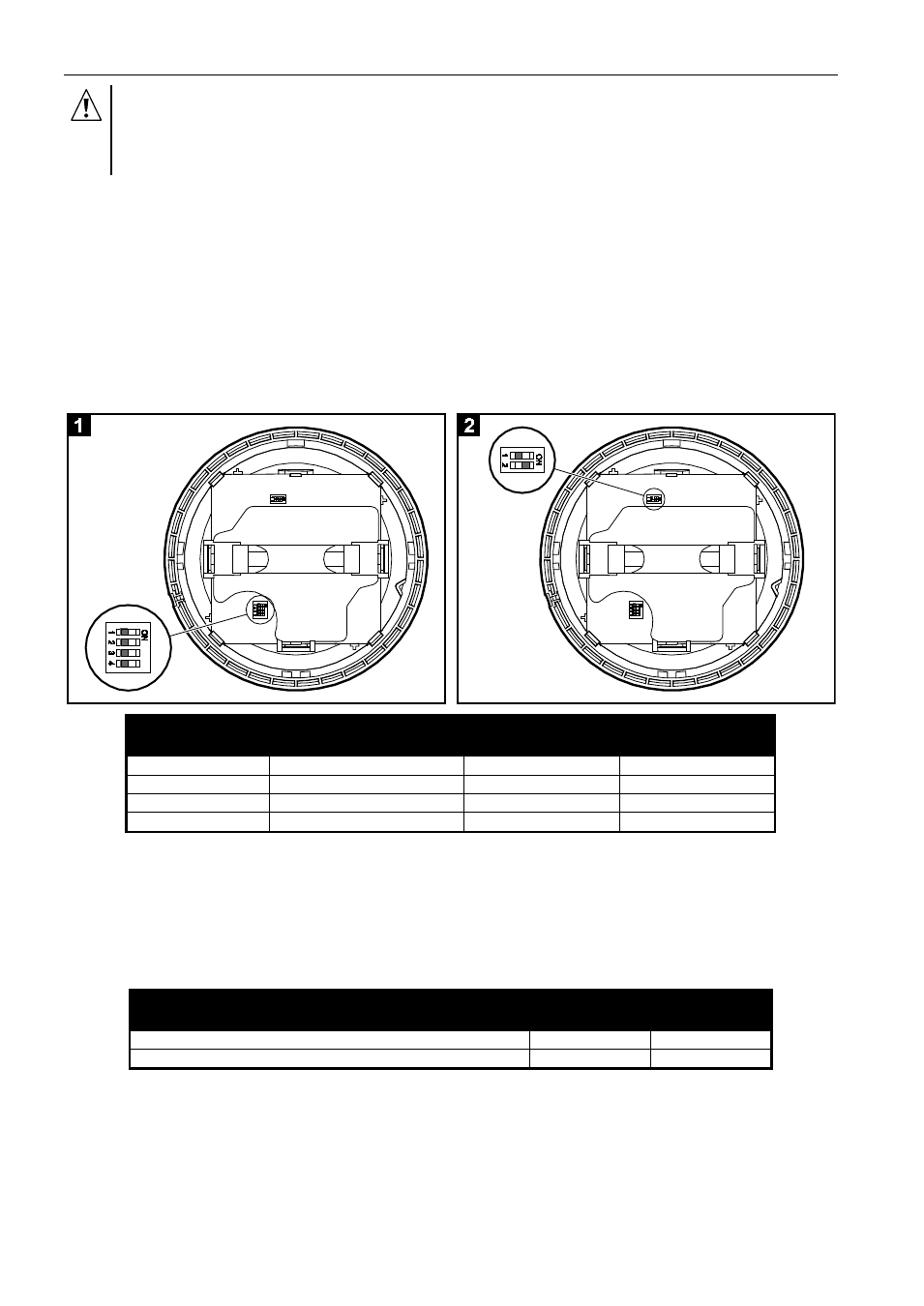

Tableau 2. Mode de configuration de paramètres de fonctionnement du détecteur à l’aide
des micro-interrupteurs DIP-switch présentés sur la figure 1.
Si la mémoire d’alarme est désactivée, le détecteur signale une alarme jusqu’à ce que sa cause cesser
d’exister. Une fois la mémoire d’alarme est activée, le détecteur signale une alarme jusqu’à ce qu’il soit
réinitialisé (réinitialisation d’alimentation).
Lorsque les détections de la fumée et de chaleur sont désactivées, le détecteur signale la configuration
défectueuse par le clignotement du voyant LED.
Configuration de la sortie
Numéro de l’interrupteur
1 2
sans résistances fin de ligne OFF ON
avec résistances (2FDL) ON OFF
Tableau 3. Mode de réglages des micro-interrupteurs DIP-switch présentés sur la figure 2 pour la configuration
appropriée de la sortie.
Dans la configuration 2FDL sont appliquées deux résistances 1,1 k
Ω. La configuration 2FDL permet à la
centrale d’alarme de signaler le sabotage du détecteur, si le couvercle est enlevé ou les fils sont coupés.
3.2 Raccordement des fils
Les bornes situées sur l’embase du boitier sont désignées par les chiffres :
1 – masse ;
