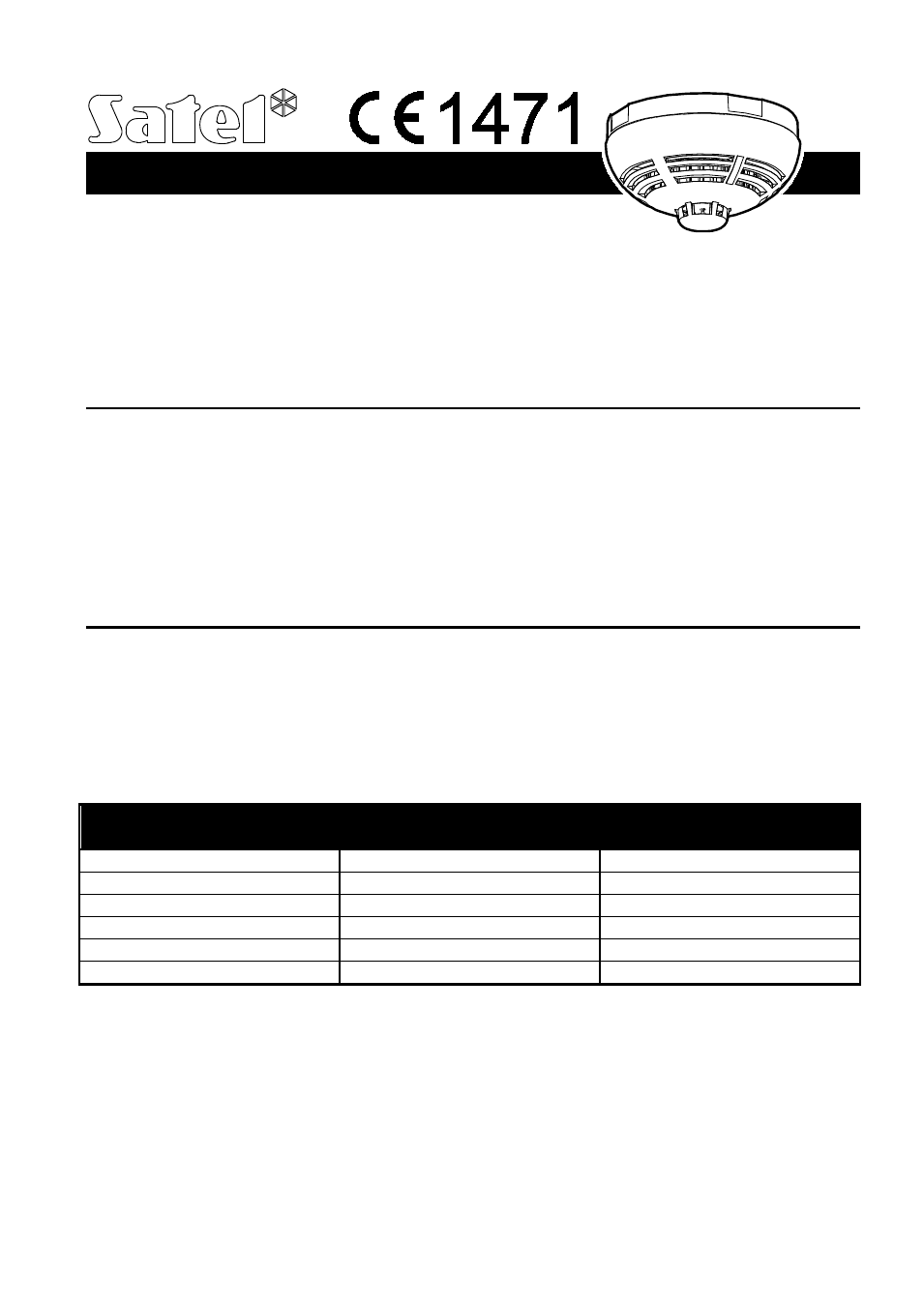

Satel ASD-110 - Manuel

®
ASD-110
DETECTEUR DE FUMEE ET DE CHALEUR SANS FIL
asd110_fr 10/11
Le détecteur multicapteur ASD-110 permet de détecter les premières stades de
développement du feu dès que la fumée est visible et/ou la température augmente. Il peut
fonctionner comme un dispositif autonome ou faisant partie du système bidirectionnel sans fil
ABAX. Il est géré par le contrôleur ACU-100 en version du logiciel 3.02 (ou ultérieure) et par
la centrale INTEGRA 128-WRL en version du logiciel 1.10 (ou ultérieure).
1. Caractéristiques
• Capteur de la fumée visible conforme à la norme EN 54-7.
• Capteur thermique conforme à la norme EN 54-5.
• Voyant LED rouge pour la signalisation optique.
• Transducteur piézoélectrique pour la signalisation acoustique.
• Fonction test.
• Contact d’autoprotection (surveillé en cas de fonctionnement dans le système ABAX).
2. Description de fonctionnement
Pour détecter de la fumée visible, la méthode optique est utilisée. Une alarme se déclenche
dès que la concentration de fumée dans la chambre optique dépasse le seuil déterminé.
Les paramètres du capteur de fumée sont modifiés en fonction des variations des
températures enregistrées par le détecteur thermique (thermistance).
Le détecteur thermique fonctionne conformément aux exigences de la classe A1R (EN 54-5).
L’alarme se déclenche une fois le seuil fixé de la température est dépassé (54 °C – 65 °C) ou
si la température augmente rapidement (voir : tableau 1).
Vitesse d’augmentation de
la température d’air
Temps limite inférieur
de réponse
Temps limite supérieur
de réponse
1 °C/min 29 min 40 min 20 s
3 °C/min 7 min 13 s 13 min 40 s
5 °C/min 4 min 9 s 8 min 20 s
10 °C/min 1 min 4 min 20 s
20 °C/min 30 s 2 min 20 s
30 °C/min 20 s 1 min 40 s
Tableau 1. Temps limite de réponse du capteur thermique.
La signalisation d’alarme est optique (le voyant est allumé en continu) et acoustique (son
intermittent) pendant 2 minutes. Lorsque le bouton test/suppression (désigné par la lettre A
sur la figure 1) est appuyé pendant l’alarme, celle-ci se déclenche. L’information sur l’alarme
est envoyée au contrôleur ACU-100 / à la centrale INTEGRA 128-WRL. Lorsque les causes
de l’alarme disparaissent, une information sur la fin d’alarme est envoyée.
Après l’activation du mode test dans le système ABAX, le voyant LED indique ce qui suit :
− clignote rapidement – la mémoire d’alarme déclenchée par le capteur de fumée ;
− clignote lentement – la mémoire d’alarme déclenchée par le capteur thermique ;
− un seul flash court – le détecteur est en cours d’être interrogé (il n’y avait pas d’alarme).
