DETECTEUR DE MOUVEMENT
DOUBLE-TECHNOLOGIE SANS FIL
APMD-150
apmd150_fr 11/12
Le détecteur de mouvement double-technologie sans fil APMD-150 est destiné
au fonctionnement dans le cadre du système bidirectionnel sans fil ABAX. Il est desservi par
le contrôleur ACU-100 en version du logiciel 1.06 ou postérieure. Le capteur hyperfréquence
(HF) et un élément double pyroélectrique (PIR) ont été utilisés dans sa construction.
Le capteur hyperfréquence est mis en fonctionnement au moment où le détecteur est en état
actif (voir le mode d'emploi du contrôleur ACU-100, le chapitre sur les détecteurs sans fil),
après avoir enregistré un mouvement par le capteur infrarouge. Le détecteur se caractérise
par une grande sensibilité et en même temps par une grande résistance aux perturbations
et à de fausses alarmes. La sensibilité des systèmes hyperfréquence et infrarouge est réglée
par le biais de la radio, indépendamment de chaque système. Le mode de test mis
en fonctionnement à distance permet de tester indépendamment des systèmes
hyperfréquence et infrarouge. Le mécanisme de compensation thermique permet
de fonctionner dans un large cadre de températures.

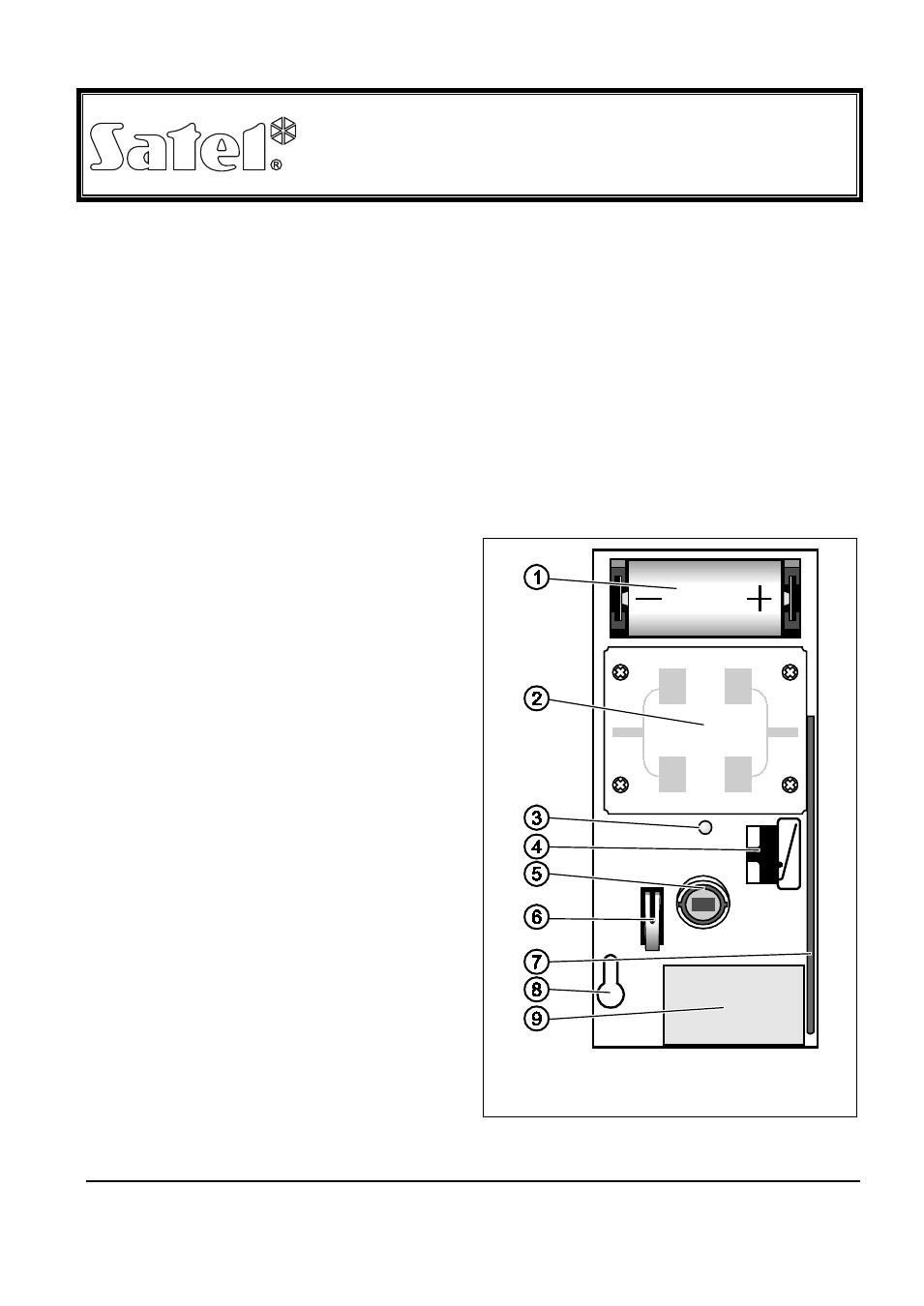

Légende pour la figure 1 :
1 - batterie en lithium CR123A de tension
de 3 V, assurant le travail pendant
3 ans environ. Le détecteur contrôle
l'état de la batterie. Quand le voltage
diminue à 2,6 V, une information sera
envoyée au contrôleur sur la batterie
basse. La signalisation de la batterie
basse dure jusqu'à ce que la batterie
soit rechangée.
2 - capteur hyperfréquence.
3 - voyant LED. Elle s’allume en rouge
uniquement en mode de test
en signalant la communication avec
le contrôleur (en période de réponse),
la violation (après avoir enregistré
un mouvement par la voie
hyperfréquence ou infrarouges)
et les sabotages.
4 - contact d’autoprotection réagissant
au détachement du support.
5 - pyroélément.
6 - contact d’autoprotection réagissant
à l'ouverture du boîtier.
7 - antenne.
8 - trou pour vis.
9 - écran.
1. Installation
Le détecteur est destiné à être installé dans l'intérieur des locaux. Il peut être fixé directement
contre le mur ou bien sur support fourni.
Fig. 1. Vue de la plaque électronique
du détecteur.
