MODULE D'EXTENSION
DE ENTREES ET DE SORTIES
ACX-100
acx100_fr 04/07
Le module d'extension de entrées et de sorties ACX-100 fonctionne en association
avec le contrôleur du système sans fil ACU-100. Il permet d'agrandir le système de 8
sorties et 4 entrées de contrôle. Il est possible de brancher 5 modules ACX-100 au
maximum au contrôleur ACU-100. Aussi bien les sorties et les entrées de contrôle ont
les mêmes caractéristiques comme dans le contrôleur ACU-100.
1. D ESCRIPTION DU CIRCUIT IMPRIME

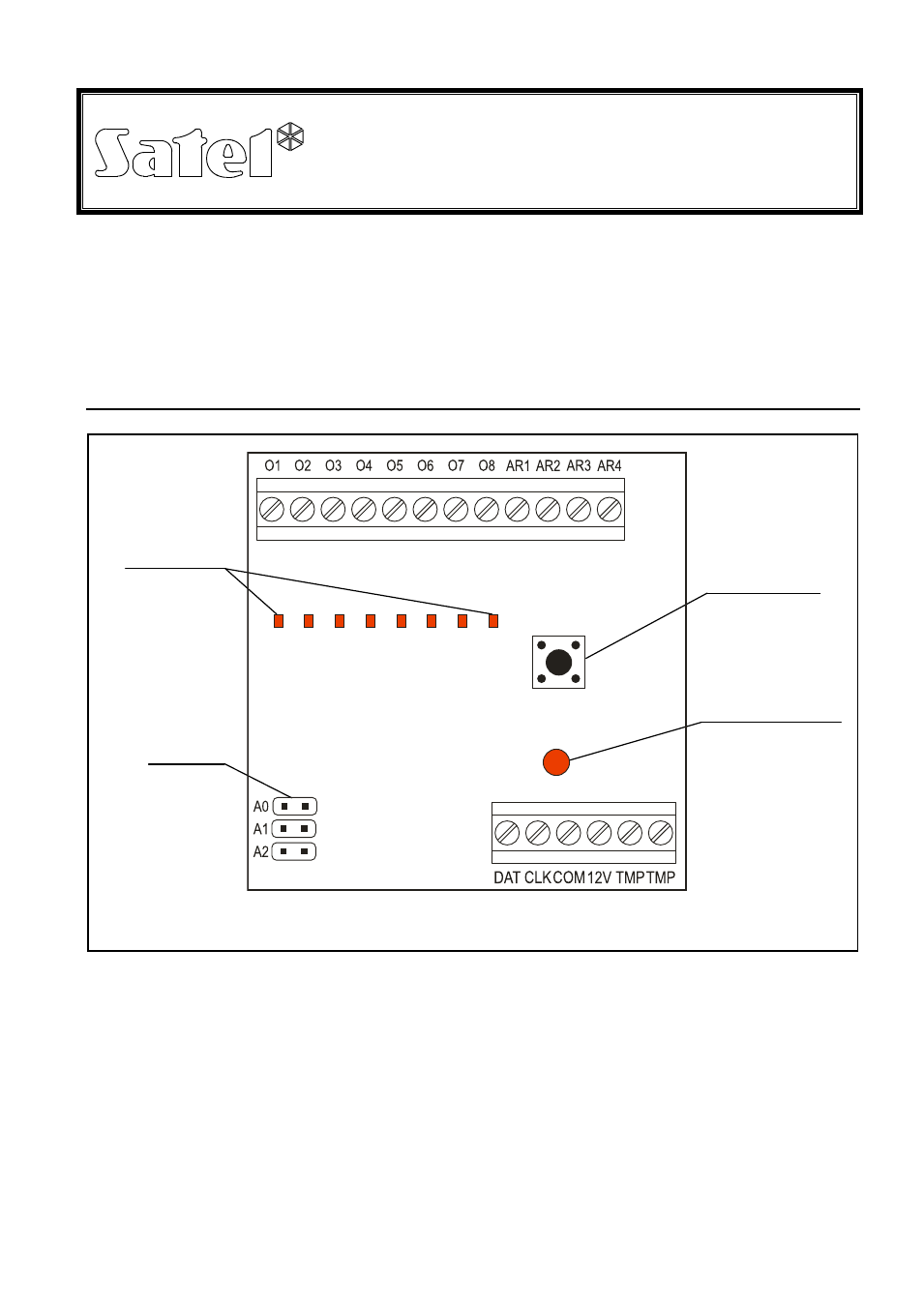

Fig.1. Vue de circuit imprimé du module ACX-100.
Descriptions des bornes:
O1…O8 – sorties informant sur l'état des dispositifs sans fil
AR1…AR4 – entrée de contrôle
DAT, CLK – bus de communication
COM – masse
12V – entrée d'alimentation
TMP – bornes de contact d’autoprotection du module (NC)
Contact d’autoprotection réagit à l'ouverture du boîtier du module. Les bornes du
contact d’autoprotection peuvent être branchés au circuit de sabotage de la centrale
d'alarme.
contact
d’autoprotection
voyant LED signalant
la communication
avec le contrôleur
v
oyants
signalant stan
l'état des
sorties
broches à
régler
l’adresse
