CA-64 PTSA
SATEL
7
La méthode d’affecter les contacts aux zones ou aux partitions correspondantes en cas de
fonctionnement du module synoptique avec la centrale d’alarme est présentée sur la figure 5.
L’affectation des contacts aux abonnés correspondants en cas de fonctionnement du module
synoptique avec la station de télésurveillance STAM-1 est mentionnée sur la figure 6.
5. C
ARACTERISTIQUES TECHNIQUES
Tension d’alimentation ...........................................................................................AC 17...24 V
Rendement du courant du bloc d’alimentation...................................................................1.3 A
Tension de chargement de la batterie .....................................................................13.7 ±0.1 V
Tension de coupure de la batterie .............................................................................9.5 ±0.3 V
Dimensions ......................................................................................................173x102x37 mm
Masse ............................................................................................................................... 202 g
anode voyant
1
anode voyant
2
masse
masse
anode voyant
3
anode voyant
4
anode voyant
5
anode voyant
6
anode voyant
7
anode voyant
8

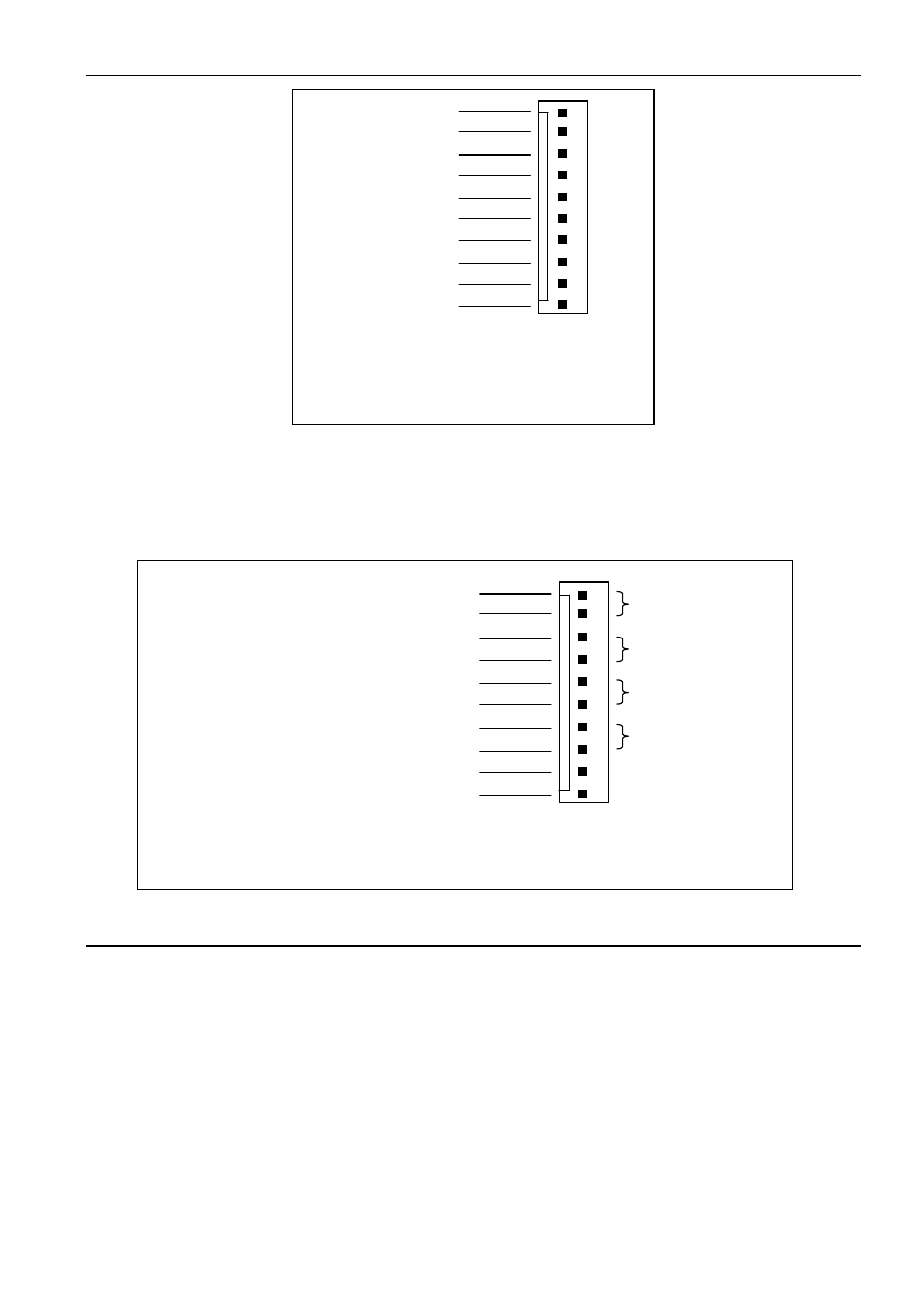

Figure 5. Raccordement des voyants
LED aux contacts du module
synoptique fonctionnant avec la centrale
d’alarme.
Figure 6. Mode de connexion des voyants LED aux bornes de prise J1 sur
le module synoptique en cas de fonctionnement avec la station de
télésurveillance STAM-1.
anode du voyant 1 couleur 1 (p.ex.
rouge)
masse
masse
anode du voyant 1 couleur 2 (p.ex. verte)
anode du voyant 2 couleur 1 (p.ex.
rouge
)
anode du voyant 2 couleur 2 (p.ex.
verte
)
anode du voyant 3 couleur 1 (p.ex. rouge)
anode du voyant 4 couleur 1 (p.ex. rouge)
anode du voyant 3 couleur 2 (p.ex.
verte
)
anode du voyant 4 couleur 2 (p.ex. verte)
abonné 1
abonné 2
abonné 3
abonné 4
