4. Raccorder les fils du contact d’autoprotection du boîtier avec le module installé aux
bornes TMP et COM. Lorsque deux modules sont installés dans le boîtier, court-
circuiter l’entrée TMP d’un module à la masse et raccorder les fils du contact de
l’autre module à l’entrée de l’autre module.
5. Raccorder les fils d’alimentation aux bornes +12V et COM. Il n’est pas nécessaire
que l’alimentation du convertisseur soit fournie par la carte mère de la centrale
d’alarme. Les convertisseurs éloignés de la centrale peuvent être alimentés
localement, par une source d’alimentation indépendante (bloc d’alimentation
tampon, module d’extension avec bloc d’alimentation).
2.1 Micro-interrupteurs type DIP-switch
Les interrupteurs de 1 à 3 servent à régler une adresse. Le tableau 1 représente les
valeurs assignées aux différents interrupteurs. Les adresses des dispositifs à
raccorder au bus de claviers des centrales d’alarme INTEGRA 24 et INTEGRA 32
doivent être définies de 0 à 3. (il est possible de raccorder 4 claviers/autres dispositifs
au maximum). Les adresses des dispositifs raccordés au bus de claviers des
centrales d’alarme INTEGRA 64, INTEGRA 128 et INTEGRA 128-WRL doivent être
définies de 0 à 7 (possibilité de raccorder 8 claviers/autres dispositifs au maximum).
Chaque clavier/dispositif relié au bus doit avoir son adresse individuelle (les adresses
ne peuvent pas se répéter). Il est recommandé d’attribuer aux claviers et à d’autres
dispositifs des adresses consécutives à partir de 0.
Numéro de l’interrupteur 1 2 3
Valeur numérique
(pour interrupteur en position ON)
1 2 4
Tableau 1.
Les autres interrupteurs permettent de déterminer le mode de fonctionnement du
convertisseur. Le mode de réglage des interrupteurs 4-8 pour différents modes de
fonctionnement est présenté dans le tableau 2.
Position de l’interrupteur
Mode de fonctionnement du convertisseur 4 5 6 7 8
connexion du programme GUARDX OFF OFF OFF OFF OFF
télésurveillance des événements ON OFF OFF OFF OFF
intégration à un autre logiciel OFF ON OFF OFF OFF
Tableau 2.

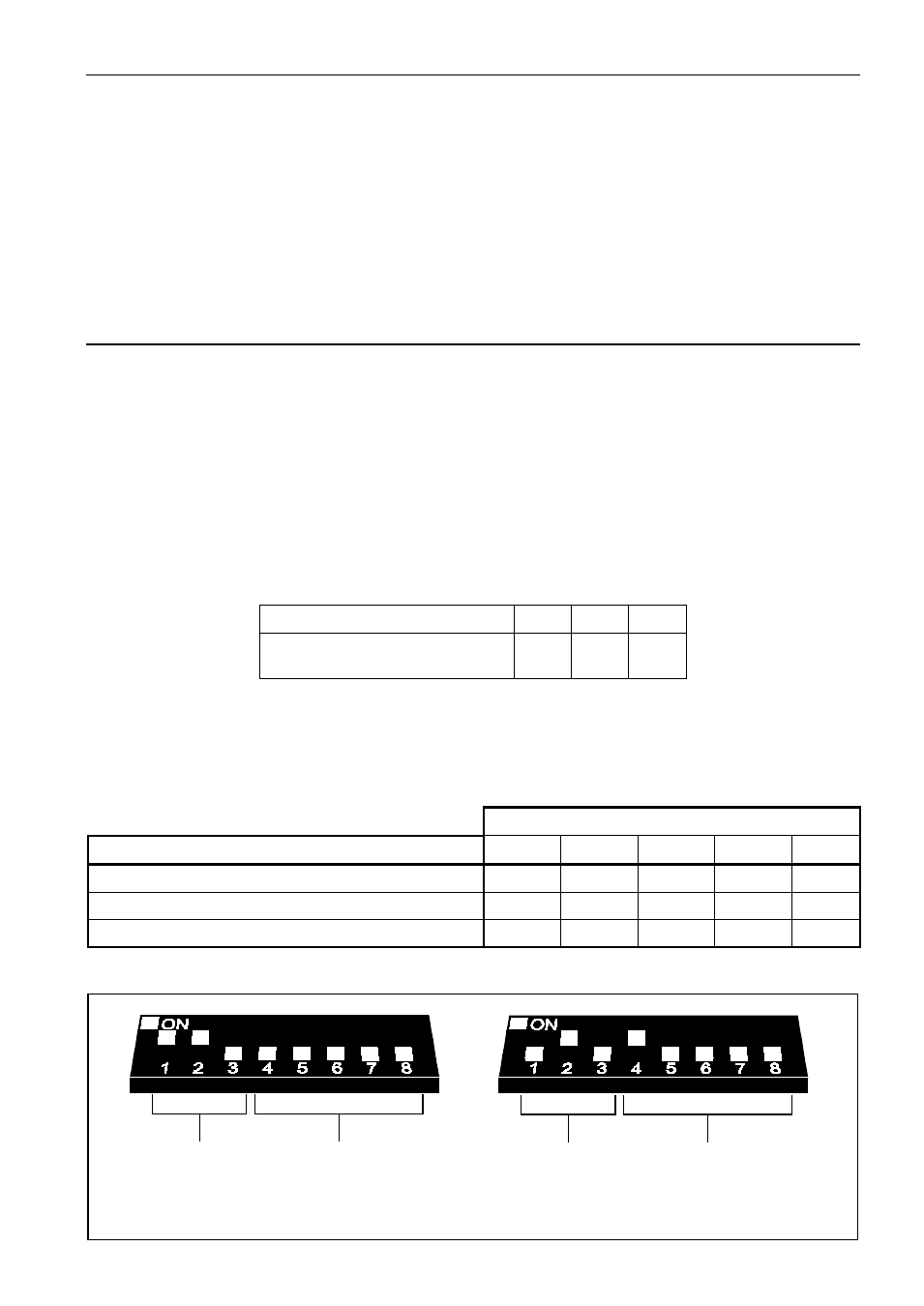

Fig. 2. Exemple de réglage des micro-interrupteurs type DIP-switch.
adresse :
3
mode de fonctionnement :
connexion du programme
GUARDX
adresse :
2
mode de fonctionnement :
télésurveillance des
événements
