4 INT-FI SATEL
Avertissements :
• Sélectionner la configuration en plaçant les cavaliers sur les broches R/B et M/S avant la
mise sous tension.
• La distance du convertisseur INT-FI fonctionnant en configuration Master de la centrale et
la distance du clavier et du module d’extension du convertisseur INT-FI fonctionnant en
configuration Slave peuvent s’élever jusqu’à 100 m.
• Ne pas retirer les protecteurs des connecteurs des fibres optiques non utilisées.

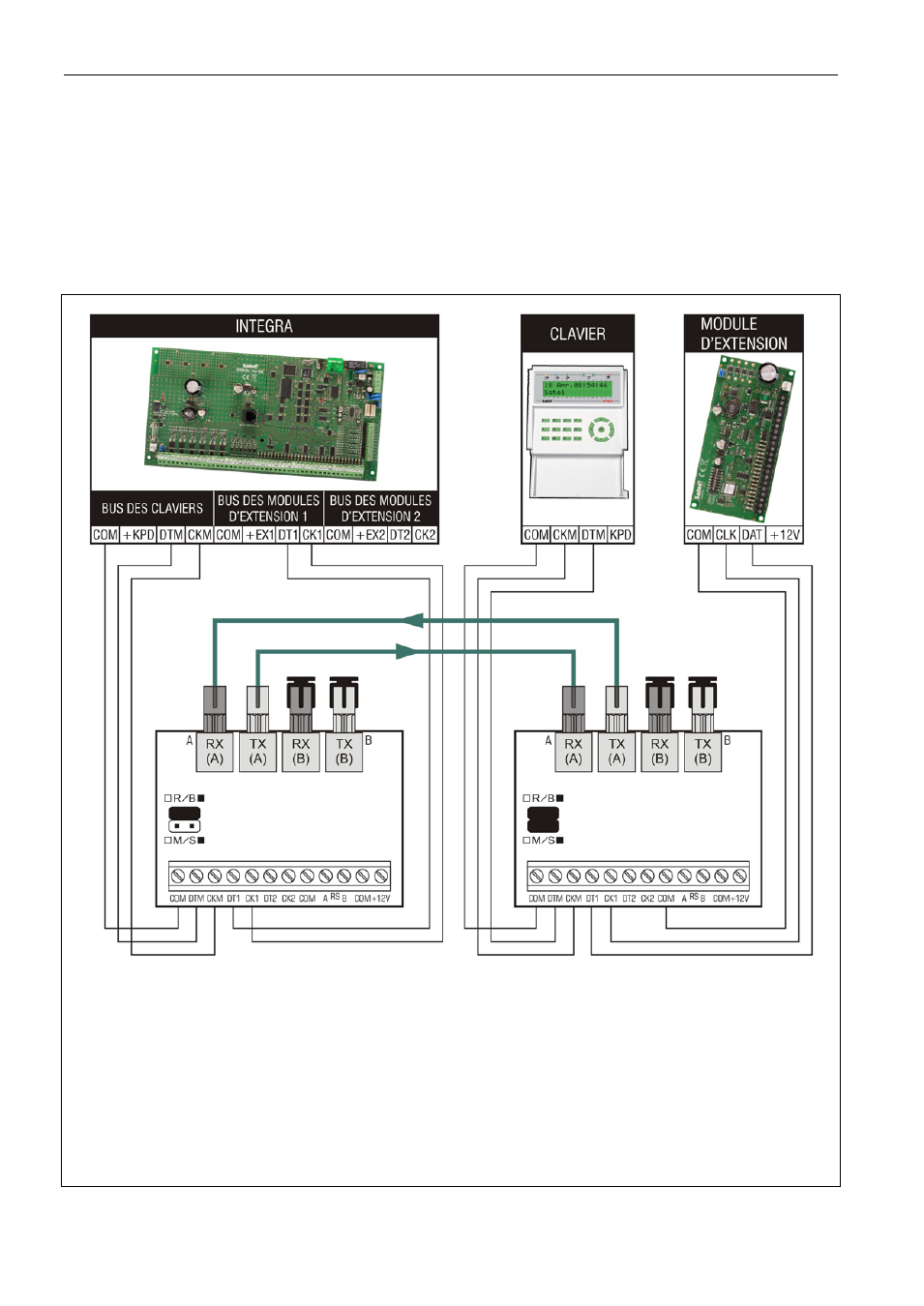

Fig. 3. Exemple de fonctionnement de deux convertisseurs INT-FI avec les bus de
communication de la centrale d’alarme de type INTEGRA. Convertisseur du côté de la
centrale en configuration Master (cavalier M/S enlevé), convertisseur du côté du clavier et du
module d’extension – en configuration Slave (cavalier M/S placé). Le convertisseur
fonctionnant du côté de la centrale peut être alimenté depuis la carte principale de la
centrale. Le deuxième convertisseur peut être alimenté localement par une autre source
d’alimentation (bloc d’alimentation à découpage, module d’extension avec bloc
d’alimentation). Le convertisseur fonctionnant en configuration Slave peut être connecté au
plus grand nombre de claviers et de modules d’extension que ceux présentés sur la figure.
